Ausbauen

-	Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.64.

-	Falls vorhanden, Scheibenwischermotor rechts ausbauen → Elektrische Anlage; Rep.-Gr.92.

-	Falls vorhanden, Sensor für Luftgüte -G238- ausbauen → Kapitel.

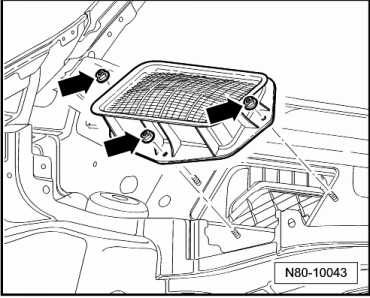

-	Flanschmuttern -Pfeile- (2,5 +- 0,4 Nm) herausdrehen und Lüftungsgitter nach oben abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.

Hinweis

Die Dichtung muss am Lüftungsgitter korrekt sitzen.

Montagereihenfolge:

-	Lüftungsgitter auf dem Blechkragen ausrichten.

-	Lüftungsgitter festhalten und seitliche Flanschmuttern (2,5 +- 0,4 Nm) verschrauben, danach die mittlere Flanschmutter festschrauben.
