Volkswagen Touran Reparaturanleitung :: Übersicht der Steckverbindungen am Radio-Navigationssystem "RNS 315"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio-Navigationssystem "RNS 315" / Übersicht der Steckverbindungen am Radio-Navigationssystem "RNS 315"

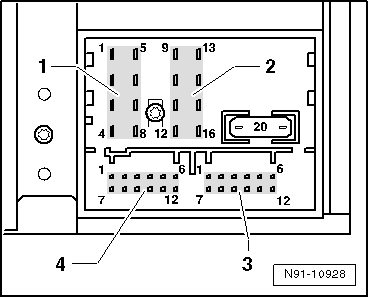

Übersicht der Steckverbindungen am Radio-Navigationssystem

1 -  Anschluss für DAB, digitaler Radioempfang
optional
2 -  Mehrfachsteckverbindung 1, 8-fach
Kontaktbelegung → Kapitel
3 -  Mehrfachsteckverbindung 2, 8-fach
Kontaktbelegung → Kapitel
4 -  Mehrfachsteckverbindung 3, 12-fach
Kontaktbelegung → Kapitel
5 -  Mehrfachsteckverbindung 4, 12-fach
Kontaktbelegung → Kapitel
6 -  Mehrfachsteckverbindung, 26-fach
Kontaktbelegung → Kapitel
7 -  Antennenanschluss
für Navigation
Nähere Informationen → Kapitel
8 -  Antennenanschluss
Antenne FM 2
Nähere Informationen → Kapitel
9 -  Antennenanschluss
Antenne FM/AM
Nähere Informationen → Kapitel

Mehrfachsteckverbindung 1, 8-fach, für Lautsprecherausgänge

1 -  Lautsprecher, plus, hinten rechts
2 -  Lautsprecher, plus, vorn rechts
3 -  Lautsprecher, plus, vorn links
4 -  Lautsprecher, plus, hinten links
5 -  Lautsprecher, minus, hinten rechts
6 -  Lautsprecher, minus, vorn rechts
7 -  Lautsprecher, minus, vorn links
8 -  Lautsprecher, minus, hinten links
  Mehrfachsteckverbindung 1, 8-fach, für Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8-fach, für Spannungsversorgungsleitungen und CAN-Bus

9 -  CAN-Bus High
10 -  CAN-Bus Low
11 -  nicht belegt
12 -  Spannungsversorgung, minus, Klemme 31
13 -  nicht belegt
14 -  nicht belegt
15 -  Spannungsversorgung, plus, Klemme 30
16 -  Steuersignal für Anti-Diebstahl-Codierung, SAFE, plus
  Mehrfachsteckverbindung 2, 8-fach, für Spannungsversorgungsleitungen und CAN-Bus

Mehrfachsteckverbindung 3, 12-fach, für Telefon- und Mikrofonsignale

1 -  Mikrofon-Eingang, minus
2 -  nicht belegt
3 -  nicht belegt
4 -  Mikrofon-Ausgang, minus
5 -  Telefon-Audioeingangssignal links, minus
6 -  Telefon-Audioeingangssignal rechts, minus
7 -  Mikrofon-Eingang, plus
8 -  nicht belegt
9 -  nicht belegt
10 -  Telefonmute (Stummschaltung Radio)
11 -  Telefon-Audioeingangssignal links, plus
12 -  Telefon-Audioeingangssignal rechts, plus
  Mehrfachsteckverbindung 3, 12-fach, für Telefon- und Mikrofonsignale

Mehrfachsteckverbindung 4, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1 -  Eingang AUX-Signale, links
2 -  AUX-Signalmasse
3 -  CD-Wechsler, Audio-Signalmasse
4 -  CD-Wechsler, Spannungsversorgung, plus, Klemme 30, Kontakt-Dauerbelastbarkeit größer 1A, kurzzeitige Spitzenbelastbarkeit 5A
5 -  nicht belegt
6 -  CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechsler-Steuerung vom Radio-Navigationssystem zum CD-Wechsler)
7 -  Eingang AUX-Signale, rechts
8 -  CD-Wechsler, Audio linker Kanal, CD/L
9 -  CD-Wechsler, Audio rechter Kanal, CD/R
10 -  CD-Wechsler, Steuerleitung, geschaltetes Plus
11 -  CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechsler-Steuerung vom CD-Wechsler zum Radio-Navigationssystem)
12 -  CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)
  Mehrfachsteckverbindung 4, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

Mehrfachsteckverbindung, Audio und Video, 26-fach

1 -  reserviert für Protokoll Debug RX
2 -  reserviert für Protokoll Debug TX
3 -  nicht belegt
4 -  Videosignaleingang, blau, plus
5 -  nicht belegt
6 -  Handy Erkennung
7 -  Key Cradle
8 -  Antenne Diagnose
9 -  Videosignaleingang, Synchronisierung, grün, minus
10 -  nicht belegt
11 -  Videosignaleingang, Abschirmungsmasse
12 -  Videosignaleingang, Synchronisierung vertikal und horizontal
13 -  Videosignaleingang, grün
14 -  Debug, minus
15 -  nicht belegt
16 -  nicht belegt
17 -  nicht belegt
18 -  nicht belegt
19 -  Cradle, minus
20 -  Spannungsversorgung, plus, Klemme 30
21 -  nicht belegt
22 -  nicht belegt
23 -  nicht belegt
24 -  Videosignaleingang, Synchronisierung, rot, minus
25 -  Videosignaleingang, blau
26 -  Videosignaleingang, rot
  Mehrfachsteckverbindung, Audio und Video, 26-fach

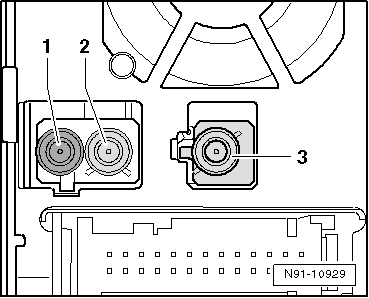

Steckverbindungen 7-9, Antennensteckverbindungen

1 -  Steckverbindung Antenne Radioempfang AM und FM, Doppelfakra, keine Codierung, Impedanz 50 Ohm, cremeweiß
2 -  Steckverbindung Antenne Radioempfang FM 2, Doppelfakra, Codierung B, Impedanz 50 Ohm, cremeweiß
3 -  Steckverbindung Antenne Navigation, Fakra, Codierung C, Impedanz 50 Ohm, Signalblau
  Steckverbindungen 7-9, Antennensteckverbindungen
