Volkswagen Touran Reparaturanleitung :: Übersicht Bedienungs- und Anzeigeeinheit, elektrisch manuelle Klimaanlage ab KW 44/2011 bis KW 21/2012

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Bedienungs- und Anzeigeeinheit / Übersicht Bedienungs- und Anzeigeeinheit, elektrisch manuelle Klimaanlage ab KW 44/2011 bis KW 21/2012

Hinweis

Eine Kontrollleuchte in den Bedienungselementen zeigt die Aktivierung der gewählten Funktion an.

Leuchtet nach dem Drücken der Taste AC die Kontrollleuchte nicht, kann ein Fehler im Steuergerät abgelegt sein. Mit dem Fahrzeugdiagnosetester den Ereignisspeicher aufrufen. Ist der Ereignisspeichereintrag "Ersteinlauf Klimakompressor nicht durchgeführt" vorhanden, muss in der Geführten Fehlersuche oder Geführte Funktionen, eine Anpassung "Ersteinlauf Klimakompressor" vorgenommen werden.

Bei Fahrzeugen mit einem Start-Stopp-System sind die Abbruchbedingungen zu beachten: → Kapitel

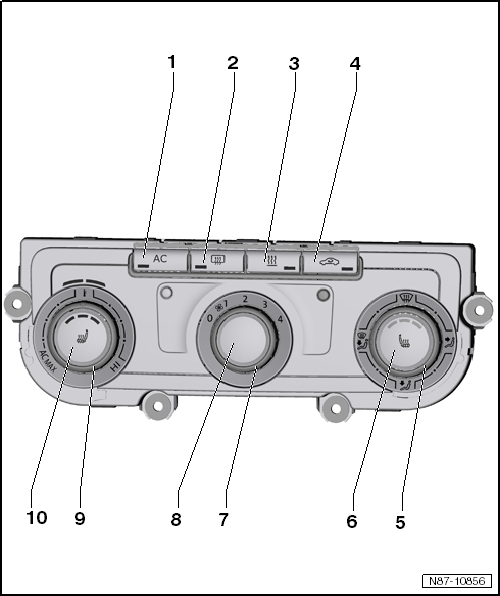

Übersicht Bedienungs- und Anzeigeeinheit, elektrisch manuelle Klimaanlage ab KW 44/2011 bis KW 21/2012

1 -	Taster für AC

Ist die Taste AC deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt.

2 -	Taster für Heckscheibenheizung

Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.

3 -	Taster Sofortheiztaste -E537- oder Frontscheibenheizung

je nach Ausstattung

4 -	Taster für Umluftbetrieb

Hinweis

Der Umluftbetrieb geht bei Zündung aus wieder in den Frischluftbetrieb.

Für Fahrzeuge des japanischen Markts bleibt der "Umluftbetrieb" nach Zündung aus bestehen.

5 -	Drehknopf zur Einstellung der Luftverteilung

6 -	Einsteller für beheizbaren Beifahrersitz -E95- (optional)

Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.

Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.

7 -	Anzeige der Gebläsestufe

8 -	Drehknopf zur Einstellung der Gebläsestufe

links: Gebläsestufe verringern

rechts: Gebläsestufe erhöhen

9 -	Drehknopf zur Temperatureinstellung

links: Temperatur verringern

rechts: Temperatur erhöhen

10 -	Einsteller für beheizbaren Fahrersitz -E94- (optional)

Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.

Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
