Volkswagen Touran Reparaturanleitung :: Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

Volkswagen Touran Reparaturanleitung / Kommunikation / Lautsprecheranlagen / Mittel- und Hochtonlautsprecher vorn aus- und einbauen / Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

  Entfernen Sie die beiden Blechmuttern -Pfeile-.
Bauen Sie den neuen Lautsprecher in die Montageöffnung in der Schalttafel ein, befestigen Sie ihn aber nur mit den beiden vorderen Schrauben.
  Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

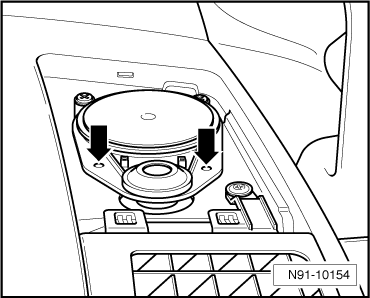

Markieren Sie durch die Löcher im Lautsprecher -Pfeile- die Schalttafel mit einem geeigneten Stift.
Bauen sie den Lautsprecher wieder aus.
  Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

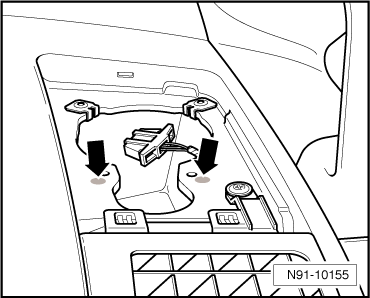

Bohren Sie an den markierten Stellen -Pfeile- jeweils ein Loch mit einem Ø von 4 mm.
  Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

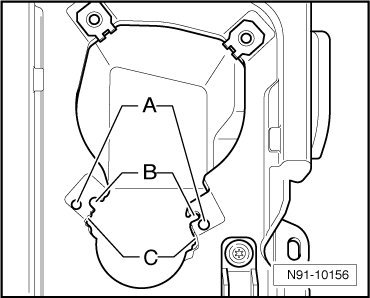

Bearbeiten Sie die Schalttafel an den Kanten -C- mit einem geeigneten Werkzeug so, dass die Blechmuttern von den alten Befestigungslöchern -B- auf die neuen Befestigungslöcher -A- passen.
  Vorgehensweise für den Einbau geänderter Lautsprecher in Fahrzeuge bis 04.03

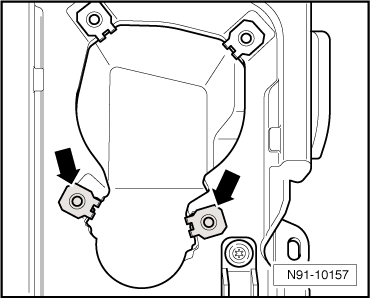

Bauen Sie die Blechmuttern auf ihrer neuen Position ein -Pfeile-.
Bauen Sie den neuen Lautsprecher ein.
