Ausbauen

-	Schalten Sie die Zündung aus.

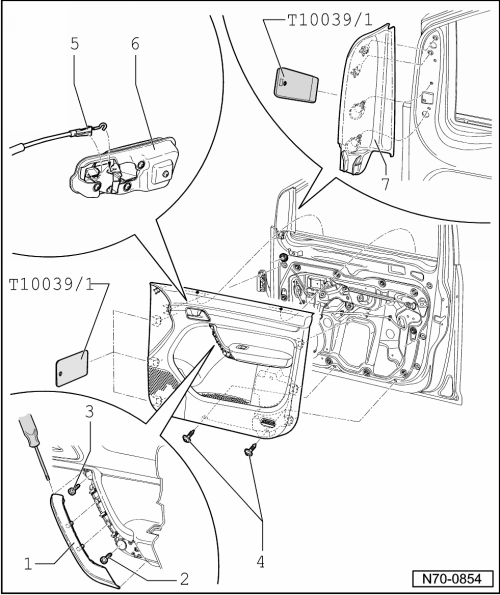

-	Hebeln Sie, mit einem Schraubendreher, die Griffschale, Oberteil -1- aus dem Zuziehgriff in der Türverkleidung.

-	Drehen Sie die Schrauben -2- und -3- heraus (4 Nm).

-	Drehen Sie die zwei Schrauben -4- heraus (2 Nm).

-	Hebeln Sie die Türverkleidung, im Bereich der Befestigungen, mit dem Keil -T10039/1-, aus den Aufnahmen.

-	Ziehen Sie die Türverkleidung senkrecht nach oben und lösen Sie die Türverkleidung so von der Tür.

-	Trennen Sie den Leitungsstrang der Türverkleidung vom Türsteuergerät.

-	Hängen Sie den Bowdenzug -5- aus der Türinnenbetätigung -6- aus.

-	Hebeln Sie die Abdeckung -7-, im Bereich der Befestigungen, mit dem Keil -T10039/1-, aus den Aufnahmen.

Verkleidung Tür vorn, Beifahrerseite, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hinweis

Vor der Montage sind die Befestigungsclipse auf Beschädigungen zu überprüfen und ggf. zu erneuern.

Vorsicht!

Stellen Sie vor dem Einbau der Türverkleidung sicher, dass sich der Verriegelungsmechanismus sämtlicher Clipverbindungen in -Position 1- befindet!

In der -Position 2- ist ein fehlerfreier Einbau der Türverkleidung nicht möglich!
