Ausbauen

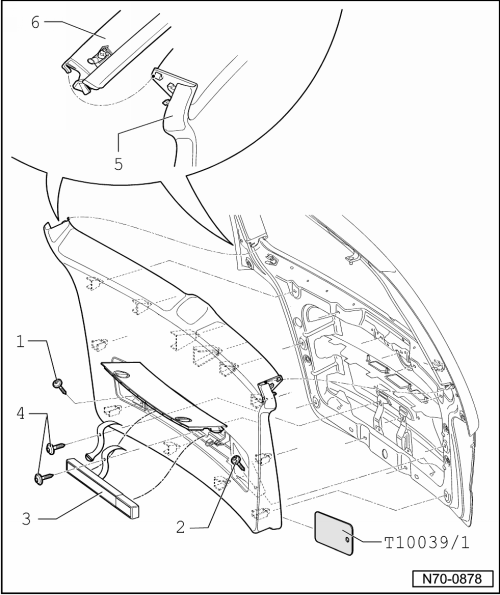

- | Drehen Sie die Schrauben -1- und -2-, in den Griffmulden heraus (2 Nm). |
- | Öffnen Sie den Deckel in der Heckklappe und entnehmen Sie das Warndreieck -3-. |
- | Drehen Sie die zwei Schrauben -4- heraus (2 Nm). |
- | Hebeln Sie die Verkleidung mit dem Keil -T10039/1- aus den Aufnahmen in der Klappe. Beginnen Sie am unteren Rand der Klappe. |
- | Lösen Sie, an beiden Seiten, die Verkleidung Heckklappe -5- von der Verkleidung Fensterrahmen -6-. |
Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
ABS Mark 60 (ABS/EDS/ASR/ESP) bis KW 22/08
1 -
Steuergerät für ABS -J104-
Einbauort: an der im Motorraum rechts.
Steckverbindung nicht vor erfolgter Eigendiagnose trennen. Vor dem
Trennen der Steckverbindung die Zündung ausschalten.
...
Ohne das der Kältemittelkreislauf von Verunreinigungen befreit werden muss,
(z. B. Beschädigung durch Unfall) es ist kein Kältemittel ausgetreten und keine
Feuchtigkeit un
-
Kältemittelkreislauf entleeren.
-
Drossel erneuern. Je nach Fahrzeug.
-
Flüssigkeits- oder Auffangbehälter ausbauen.
-
...
