Volkswagen Touran Reparaturanleitung :: Verdampfer aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Heiz- und Klimagerät vorn / Verdampfer aus- und einbauen

Ausbauen

-	Heiz- und Klimagerät ausbauen → Kapitel.

-	Heiz- und Klimagerät zerlegen → Kapitel, Fahrzeuge mit "Climatic" → Kapitel.

-	Verdampfergehäuse zerlegen → Kapitel.

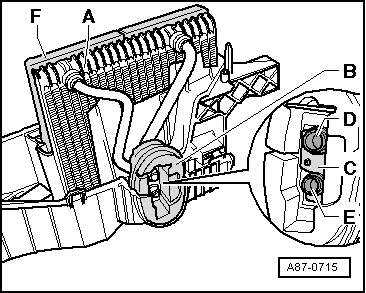

-	Verdampfer -A- aus dem Verdampfergehäuse Unterteil ziehen.

Hinweis

Vor dem Einsetzen des Verdampfers den Kondenswasserablauf prüfen, Ablauf ggf. reinigen.

Verdampfergehäuse und ggf. den Verdampfer vor dem Einsetzen des Verdampfers reinigen.

-	Beim Einsetzen des Verdampfers -A- in das Verdampfergehäuse-Unterteil und beim Zusammenbauen der beiden Gehäusehälften darauf achten, dass die Dichtung -F- nicht beschädigt wird.

-	Dichtung -F- vor dem Einsetzen des Verdampfers (sie muss umlaufend verklebt sein) prüfen.

-	Halter -C- und die Dichtung/Isolierung -B- auf die Anschlussrohre des Verdampfers -D- und -E- aufsetzen.

-	Verdampfer -A-, wie in der Abbildung gezeigt, in das Verdampfergehäuse Unterteil einsetzen.

Hinweis

Nach dem Zusammenbauen der beiden Gehäusehälften den Sitz der Dichtung/Isolierung -B- am Durchbruch durch die beiden Kältemittelleitungen -D- und -E- auf richtigen Sitz prüfen.

Sitz des Halters -C- auf den beiden Kältemittelleitungen -D- und -E- auf richtigen Sitz prüfen.

Bei fehlender oder nicht ordnungsgemäß eingebauter Wärmeschutzisolierung -B- kann es zu einer Leistungsminderung der Klimaanlage kommen (Veränderung der eingestellten Regelkennlinie des Expansionsventils durch Wärmeeinstrahlung).

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
