Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Handunterdruckpumpe -VAS 6213-

Umschaltung für Kühler für Abgasrückführung prüfen

Arbeitsablauf

-	Wärmeschutzmanschette abbauen.

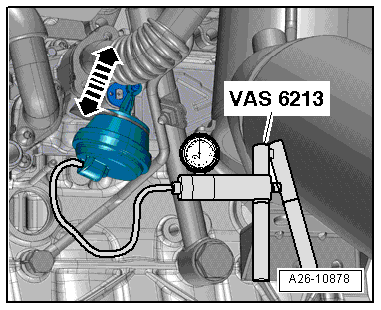

-	Unterdruckschlauch von der Unterdruckdose abziehen und stattdessen Handunterdruckpumpe -VAS 6213- anschließen.

-	Handunterdruckpumpe betätigen, um Unterdruck zu erzeugen.

Das Gestänge der Umschaltung des Kühlers für Abgasrückführung bewegt sich -Pfeile-.

Wenn sich das Gestänge nicht oder nur ruckartig bewegt:

Unterdruckdose defekt.

Umschaltklappe für Abgasrückführung schwergängig.

Hinweis

Die Wärmeschutzmanschette, beim Einbau, an der gleichen Stelle einbauen.
