Volkswagen Touran Reparaturanleitung :: Technische Daten der Bremse

Hauptbremszylinder und Bremskraftverstärker

Hauptbremszylinder Ø in mm 23,81
Hauptbremszylinder (Japan) Ø in mm 22,22
Bremskraftverstärker (Linkslenker) Ø in Zoll 10
Bremskraftverstärker (Rechtslenker) Ø in Zoll 7 / 8

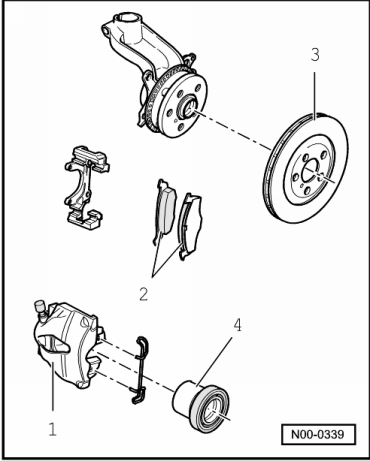

Vorderradbremsen FN 3
  Technische Daten der Bremse
Pos. PR-Nr.   1ZE / 1ZP
1 Bremssattel FN3 (15")
2 Bremsbelag, Dicke mm 14
Bremsbelag, Verschleißgrenze ohne Rückenplatte mm 2
3 Bremsscheibe Ø in mm 288
Bremsscheibe, Dicke mm 25
Bremsscheibe, Verschleißgrenze mm 22
4 Bremssattel, Kolben Ø in mm 54


Pos. PR-Nr.   1LJ / 1ZA
1 Bremssattel FN3 (16")
2 Bremsbelag, Dicke mm 14
Bremsbelag, Verschleißgrenze ohne Rückenplatte mm 2
3 Bremsscheibe Ø in mm 312
Bremsscheibe, Dicke mm 25
Bremsscheibe, Verschleißgrenze mm 22
4 Bremssattel, Kolben Ø in mm 54



Hinterradbremsen (Scheibenbremsen)

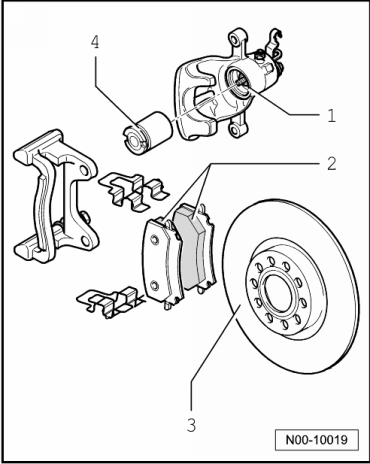

Hinterradbremsen CII 41
  Hinterradbremsen CII 41
Pos. Pr.- Nr.   1KF / 1KE
1 Bremssattel CII 41(15")
2 Bremsbelag, Dicke mm 11
Bremsbelag, Verschleißgrenze ohne Rückenplatte mm 2
3 Bremsscheibe Ø in mm 260
Bremsscheibe, Dicke mm 12
Bremsscheibe, Verschleißgrenze mm 10
4 Bremssattel, Kolben Ø in mm 41


Pos. Pr.- Nr.   1KJ
1 Bremssattel CII 41(16")
2 Bremsbelag, Dicke mm 11
Bremsbelag, Verschleißgrenze ohne Rückenplatte mm 2
3 Bremsscheibe Ø in mm 286
Bremsscheibe, Dicke mm 12
Bremsscheibe, Verschleißgrenze mm 10
4 Bremssattel, Kolben Ø in mm 41

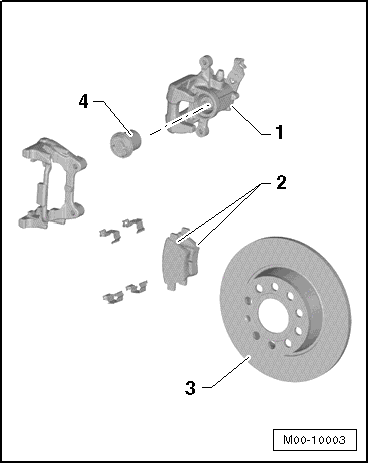

Hinterradbremse Bosch
  Hinterradbremse Bosch
Pos. PR-Nummer   1KS
1 Bremssattel Bosch
2 Bremsbelag, Dicke ohne Rückenplatte mm 12
3 Bremsscheibe Ø in mm 272
  Bremsscheibe, Dicke mm 10
4 Bremssattel, Kolben Ø in mm 38
