Volkswagen Touran Reparaturanleitung :: Spritzdüsen für Frontscheibenwaschanlage aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Frontscheibenwaschanlage / Spritzdüsen für Frontscheibenwaschanlage aus- und einbauen

Ausbauen:

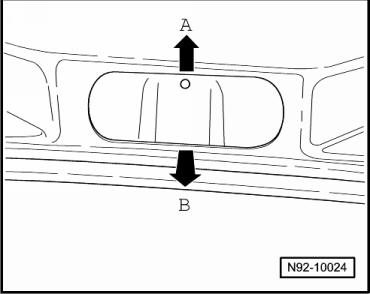

-	Düse nach oben drücken -Pfeil A- und unten aus der Klappe herausschwenken -Pfeil B-.

Spritzdüsen für Frontscheibenwaschanlage aus- und einbauen

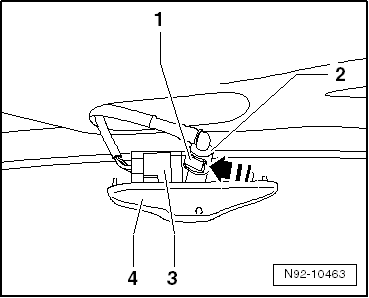

-	Schlauchclip -1- in -Pfeilrichtung- entriegeln und den Schlauchverbindung -2- von der Spritzdüse abziehen.

-	Bei Fahrzeugen mit beheizbaren Spritzdüsen die Steckverbindung -3- entriegeln und trennen.

-	Spritzdüse -4- abnehmen.

Einbauen:

-	Steckverbindung -3- auf die Spritzdüse aufstecken.

-	Schlauchverbindung -2- auf die Spritzdüse aufstecken und den Schlauchclip -1- verriegeln.

-	Spritzdüse, oben beginnend, in die Einbauöffnung stecken, bis sie hörbar verrastet.

-	Spritzdüsen einstellen → Kapitel.

Spritzdüsen für Frontscheibenwaschanlage einstellen

Hinweis

Im Falle eines ungleichmäßigen Spritzfeldes durch Verunreinigungen in der Spritzdüse, Spritzdüse ausbauen und entgegen der Spritzrichtung mit Wasser durchspülen. Das anschließende Durchblasen entgegen der Spritzrichtung mit Druckluft ist zulässig. Verwenden Sie keine Gegenstände zum Reinigen der Spritzdüsen!

Vorsicht!

Gefahr der Beschädigung.

Die Spritzdüse kann beschädigt werden.

Verwenden Sie keine Gegenstände zum Reinigen der Spritzdüsen!

Spritzdüsen für Frontscheibenwaschanlage einstellen: → Heft.
