Volkswagen Touran Reparaturanleitung :: Spraydosen-Befüllgerät -VAS 6425

Volkswagen Touran Reparaturanleitung / Allgemeine Informationen Lack / Werkstattausrüstung / Werkzeuge / Spraydosen-Befüllgerät -VAS 6425

Benennung:

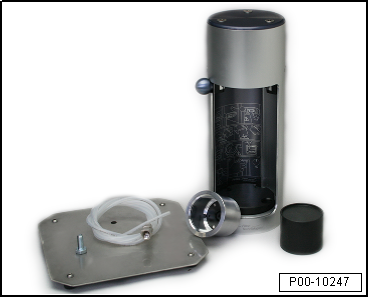

Spraydosen-Befüllgerät -VAS 6425-

Produktbeschreibung

Das Spraydosen-Befüllgerät ist ein pneumatisches Abfüllgerät zur reinigungsfreien Befüllung von Lackspraydosen mit ausgemischten Basis- bzw. Decklacken. Das Gerät ist für die Befüllung von 1K-Fill-Clean-Spraydosen -LLS MAX 100- geeignet, die über → ETKA (Elektronischer Teile Katalog) bestellt werden können.

Größe

Durchmesser: 132 mm

Höhe: 366 mm

Höhe Tür: 123 mm

Abfüllzylinder: Durchmesser 135 mm, Höhe 65 mm, Füllvolumen max. 100 ml

Abmessungen Feststellplatte: 250 x 250 x 2 mm

Technische Daten

Pneumatisches Füllprinzip

Abfülldruck: 8-10 bar/100-130 psi

Zerreißpunkt: ca. 60 bar/ca. 870 psi

Einsatztemperatur: +5 C bis +50 C

Bruttogewicht: 4,23 kg

Nettogewicht 4,00 kg

Lieferumfang:

Spraydosen-Befüllgerät inklusive Metallzylinder

Druckluftschlauch inklusive Anschlusskupplung

Befestigungsschraube mit Unterlegscheibe

Bodenplatte

Adapter für 250-ml-Dosen
