Volkswagen Touran Reparaturanleitung :: Spiegelglas aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 08.2010 / Spiegelglas aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für das linke Spiegelglas. Der Aus- und Einbau des rechten Spiegelglases ist sinngemäß daraus abzuleiten.

Ausbauen

Ausbauen

Hinweis

Schützen Sie die Gehäusekante z. B. mit textilverstärktem Klebeband vor Lackbeschädigung.

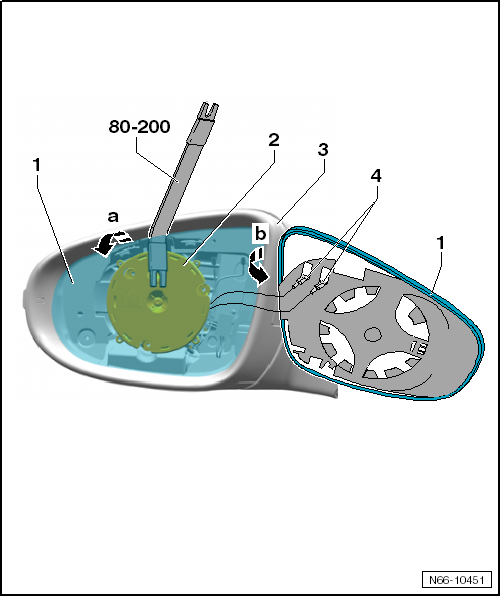

-	Drücken Sie das Spiegelglas -1- unten in das Spiegelgehäuse -3- ein.

-	Drücken Sie das Spiegelglas -1- mit dem Montagehebel -80-200- in -Pfeilrichtung a- vom Halter -2- und Gehäuse -3- ab.

-	Schwenken Sie das Spiegelglas -1- zur Seite -Pfeilrichtung b- und ziehen Sie die Steckkontakte -4- für die Spiegelheizung auf der Rückseite des Spiegelglases -1- ab.

Einbauen

Einbauen

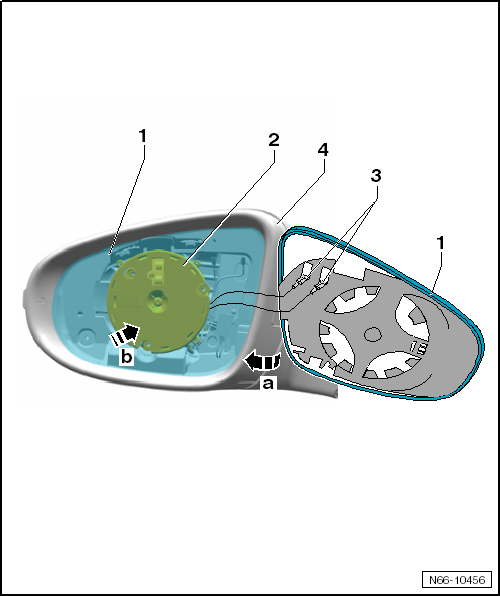

-	Stecken Sie die Steckkontakte -3- für die Spiegelheizung am Spiegelglas -1- auf.

-	Schwenken Sie das Spiegelglas -1- in -Pfeilrichtung a-.

-	Drücken Sie das Spiegelglas -1- mittig -Pfeilrichtung b- auf den Halter -2- im Gehäuse -4- auf.

-	Das Spiegelglas -1- rastet hörbar ein.

Führen Sie anschließend eine Funktionsprüfung durch.
