Volkswagen Touran Reparaturanleitung :: Spiegelglas aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 07.2010 / Spiegelglas aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für das linke Spiegelglas. Der Aus- und Einbau des rechten Spiegelglases ist sinngemäß daraus abzuleiten.

ACHTUNG!

Bei den Arbeiten Schutzbrille und Schutzhandschuhe tragen!

Ausbauen

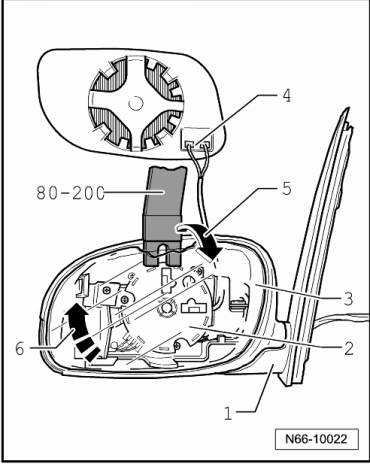

-	Gehäusekante -1- vor Lackbeschädigung schützen und z. B. mit textilverstärktem Klebeband abkleben.

-	Spiegelglas -3- unten in das Spiegelgehäuse eindrücken.

-	Spiegelglas -3- mit Abdrückhebel -80-200- vom Halter -2- und Gehäuse -1- abdrücken -Pfeil 5-.

-	Spiegelglas -3- nach oben -Pfeil 6- schwenken und die Steckkontakte -4- für Spiegelheizung auf der Rückseite des Spiegelglases abziehen.

Einbauen

-	Steckkontakte für Spiegelheizung am Spiegelglas aufstecken.

-	Spiegelglas mittig auf den Halter im Gehäuse aufdrücken.

-	Das Spiegelglas rastet hörbar ein.

Führen Sie anschließend eine Funktionsprüfung durch.
