Volkswagen Touran Reparaturanleitung :: Spannungsregler aus- und einbauen, Hersteller: Valeo

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Drehstromgenerator / Spannungsregler aus- und einbauen, Hersteller: Valeo

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783/-

Ausbauen:

-	Drehstromgenerator ausbauen → Kapitel.

Spannungsregler aus- und einbauen, Hersteller: Valeo

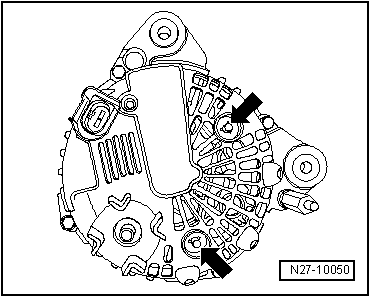

-	Klemmringe -Pfeile- ausbauen und Abschirmkappe vom Generator abnehmen.

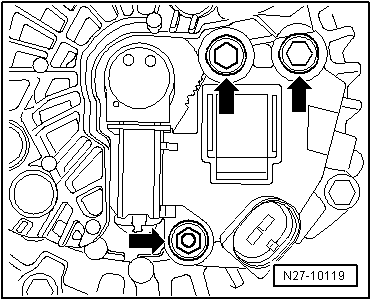

-	Befestigungsschrauben des Spannungsreglers -Pfeile- abschrauben.

-	Spannungsregler aus dem Generator herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

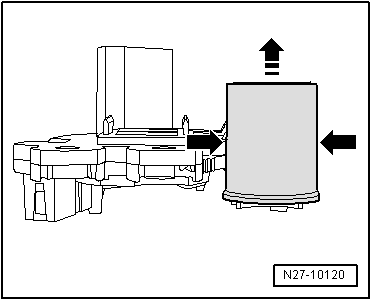

-	Rastnasen -Pfeile- entriegeln und Abschirmkappe vom Spannungsregler abziehen.

-	Kohlebürsten in das Gehäuse des Spannungsreglers drücken und Spannungsregler in den Generator einsetzen.

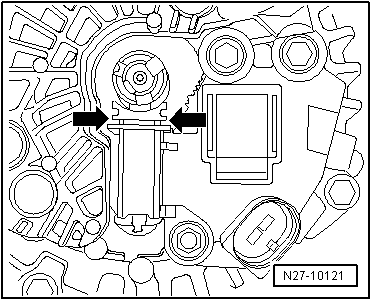

-	Abschirmkappe in die Führungsschienen schieben -Pfeile-, bis sie hörbar einrastet.

Anzugsdrehmomente:

M4 Befestigungsschraube Spannungsregler an Generator - 2 Nm
