Volkswagen Touran Reparaturanleitung :: Sensor für Regen- und Lichterkennung -G397- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Frontscheibenwischanlage / Sensor für Regen- und Lichterkennung -G397- aus- und einbauen

Der Sensor für Regen- und Lichterkennung ist konstruktiv so ausgelegt, dass er wiederverwendet werden kann. Voraussetzung für die Wiederverwendung ist, dass das Koppelkissen keine Beschädigung aufweist (prüfen!).

Vorsicht!

Lagern Sie den ausgebauten Sensor für Regen- und Lichterkennung -G397- bis zum Wiedereinbau staubfrei und achten Sie darauf, dass das Silikon-Koppelkissen nicht verschmutzt.

Hinweis

Wird ein Regensensor ausgetauscht und durch einen Regensensor mit einer anderen Teilenummer ersetzt, muss der Regensensor codiert werden → Kapitel.

Die Regensensoren können nicht wahlweise verbaut werden. Den richtigen Regensensor anhand des ETKA (Elektronischer Teilekatalog) bestimmen.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

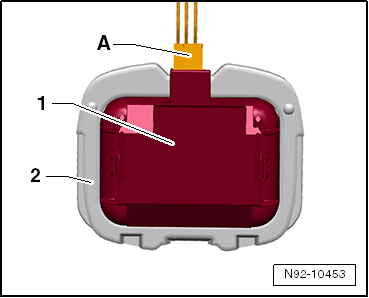

-	Steckverbindung -A- vom Sensor für Regen- und Lichterkennung -G397--1- abziehen.

Sensor für Regen- und Lichterkennung -G397- aus- und einbauen

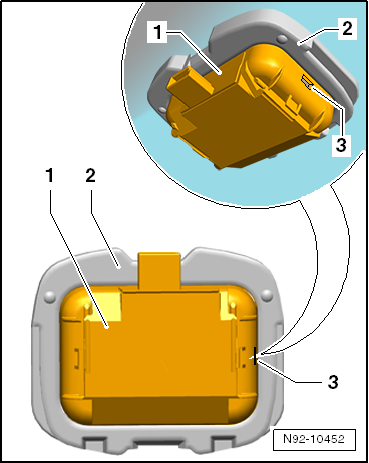

-	Sensor für Regen- und Lichterkennung -G397--1- mit einem geeigneten Schlitzschraubendreher an der Aussparung -3- aus der Halteplatte -2- heraushebeln.

Hinweis

Beim Ausbau darauf achten, den kompletten Sensor für Regen- und Lichterkennung -G397- und nicht nur die Oberschale des Sensors abzuhebeln.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

Die Oberfläche der Frontscheibe, innerhalb der Halterung für den Sensor für Regen- und Lichterkennung -G397-, ist vor dem Einbau gründlich zu reinigen. Eventuell auf der Scheibe anhaftende Reste des Koppelkissens sind restlos zu entfernen.

Die Oberfläche (Koppelkissen) des Sensors für Regen- und Lichterkennung -G397- darf beim Einbau nicht verschmutzt oder beschädigt sein. Ein Sensor mit beschädigtem Koppelkissen ist zu ersetzen.

Hinweis

Ist die Oberfläche (Koppelkissen) des Sensors für Regen- und Lichterkennung -G397- verschmutzt, kann sie eventuell durch "Aufkleben" und anschließendem "Abziehen" eines oder mehrerer Klebestreifen gereinigt werden.

-	Frontscheibe innerhalb der Halteplatte gründlich reinigen, Reinigungsmittel → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Ggf. Schutzkappe des neuen Sensors für Regen- und Lichterkennung -G397- entfernen.

-	Sensor für Regen- und Lichterkennung -G397--1- in die Halteplatte an der Frontscheibe -2- einsetzen und festdrücken.

Hinweis

Auch bei korrektem Einbau des Sensors können sich zunächst kleinere Luftblasen zwischen Frontscheibe und Koppelkissen befinden. Nach ca. 10 Min. muss die Kontaktfläche blasenfrei sein.

-	Steckverbindung -A- anschließen und den Regensensor durch die Montage der Leitungsabdeckung sichern.

-	Innenspiegel einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Ggf. den Sensor für Regen- und Lichterkennung -G397- codieren → Kapitel.
