Volkswagen Touran Reparaturanleitung :: Schraubenfeder aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Stoßdämpfer, Schraubenfeder / Schraubenfeder aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

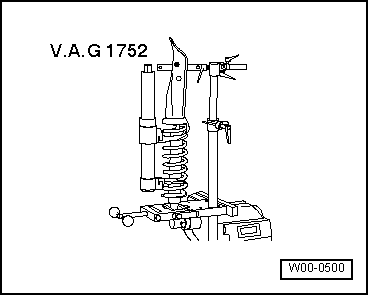

Spannvorrichtung für Federbeine -V.A.G 1752-

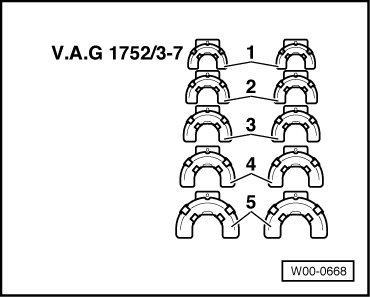

Federhalter -V.A.G 1752/3a-

Adapter -V.A.G 1752/9-, ohne Abbildung

Ausbauen

-	Rad abbauen.

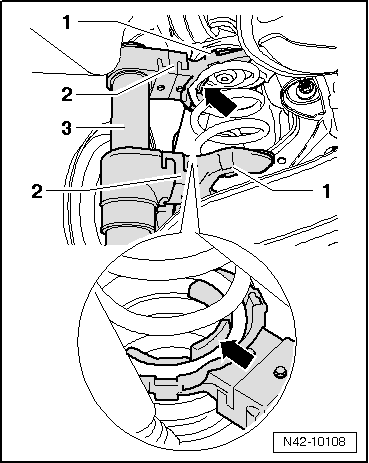

-	Setzen Sie den Federspanner -3- mit den Adaptern und Federhaltern an der Schraubenfeder an..

ACHTUNG!

Achten Sie auf richtigen Sitz der Schraubenfeder im Federhalter -V.A.G 1752/3a--1- (Unfallgefahr).

Berücksichtigen Sie die Hinweise der Bedienungsanleitung Ihres Federspanngerät.

-	Verwenden Sie für das Zusammendrehen des Federspanngerätes einen Schlüssel oder eine Umschaltknarre.

-	Spannen Sie die Schraubenfeder soweit, bis Sie diese herausnehmen können.

-	Bauen Sie die Feder aus.

1 -	Federhalter -V.A.G 1752/3a-

2 -	Adapter -V.A.G 1752/9-

3 -	Federspanngerät -V.A.G 1752/1-

Einbauen

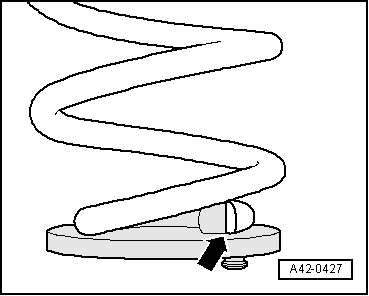

Beachten Sie die Einbaulage!

Der Federanfang -Pfeil- muss am Anschlag der Federauflage unten anliegen.

-	Bauen Sie die Feder zusammen mit der Federauflage ein.

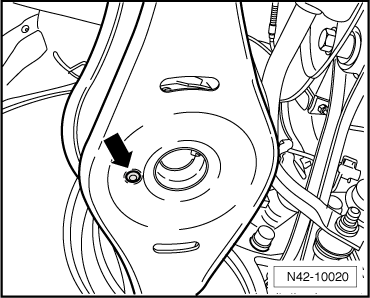

-	Die Federauflage unten hat einen Zapfen.

-	Diesen Zapfen setzen Sie in die Bohrung des Querlenkers unten -Pfeil- ein.

-	Setzen Sie dann die Federauflage oben in das obere Federende ein.

-	Entspannen Sie die Feder, dabei obere Federauflage auf die Nase der Karosserie aufsetzen.

-	Nehmen Sie den Federspanner heraus.

-	Rad anbauen und festziehen → Kapitel.
