Volkswagen Touran Reparaturanleitung :: Schlussleuchten (SBBR) in der Heckklappe

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Schlussleuchten (SBBR) / Schlussleuchten (SBBR) in der Heckklappe

Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Fehlererkennung und Fehleranzeige:

Das Bordnetzsteuergerät ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Hinweis

Die folgenden Abbildungen zeigen die Arbeiten an der linken Schlussleuchte in der Heckklappe an einem Fahrzeug für Rechtsverkehr. Die Arbeiten an der Schlussleuchte in der Heckklappe auf der rechten Seite erfolgen sinngemäß.

Neben der Lampe für Schlusslicht sowie der Lampe für Rückfahrlicht beinhaltet die Schlussleuchte in der Heckklappe auch die Lampe für Nebelschlussleuchte. Die Lampe für Nebelschlussleuchte befindet sich bei Fahrzeugen für Rechtsverkehr nur in der linken Schlussleuchte, bei Fahrzeugen für Linksverkehr nur in der rechten Schlussleuchte. Die Lampe für Nebelschlussleuchte entfällt bei Fahrzeugen für USA und Kanada ersatzlos.

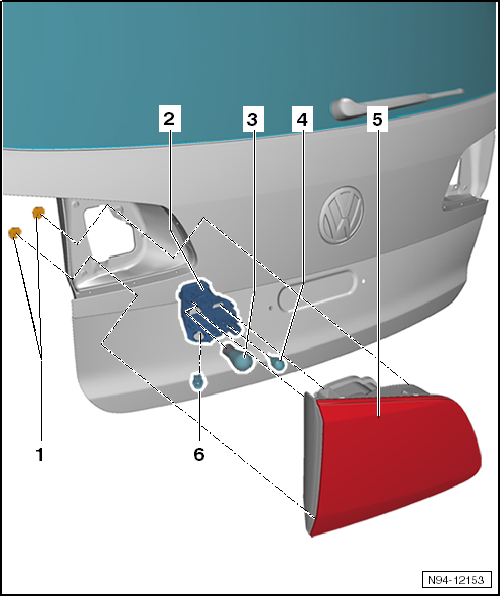

Montageübersicht Schlussleuchte in der Heckklappe

1 -	Befestigungsmuttern

3 Nm

2 -	Lampenträger

aus- und einbauen → Kapitel

3 -	Lampe für Schlusslicht rechts -M2- bzw. Lampe für Schlusslicht links -M4-

Lampe 12 V, P 21 W

ersetzen → Kapitel

4 -	Lampe für Nebelschlussleuchte links -L46- bzw. Lampe für Nebelschlussleuchte rechts -L47-

Lampe 12 V, H 21 W

ersetzen → Kapitel

5 -	Schlussleuchtengehäuse in der Heckklappe

aus- und einbauen → Kapitel

6 -	Lampe für Rückfahrlicht links -M16- bzw. Lampe für Rückfahrlicht rechts -M17-

Glassockellampe 12 V, W 16 W

ersetzen → Kapitel
