Volkswagen Touran Reparaturanleitung :: Schaltgabeln in Verbindung mit Schiebemuffe Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Schaltgabeln zerlegen und zusammenbauen / Schaltgabeln in Verbindung mit Schiebemuffe Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

Hinweis

Die benötigten Spezialwerkzeuge entnehmen Sie bitte "Schaltgabeln in Verbindung mit Schaltrad Rückwärtsgang zerlegen und zusammenbauen " → Kapitel

Die Schaltgabelgruppe ( → Pos.) braucht zur Demontage und Montage der Schaltsegmente, Klemmscheiben und Schrägkugellager nicht zerlegt zu werden.

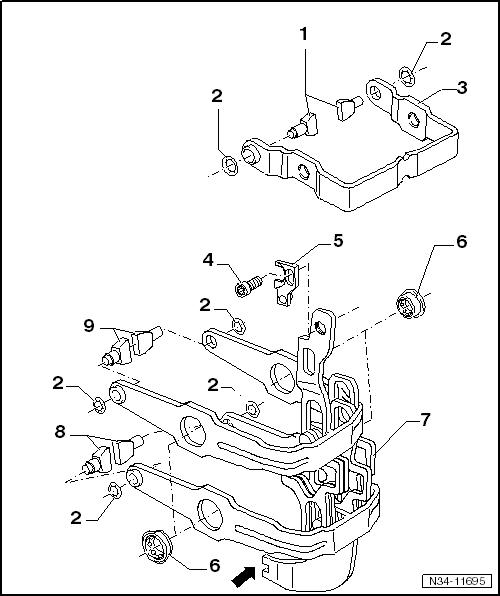

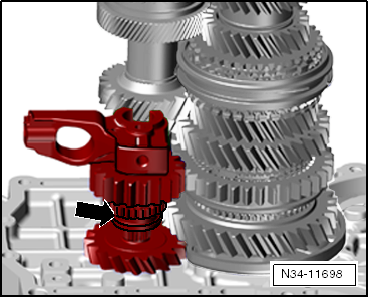

Schaltgabeln in Verbindung mit Schiebemuffe Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

1 -	Schaltsegment 5./6. Gang

Kennzeichnung → Abb.

Schaltsegment muss nach Montage der Klemmscheibe noch leicht drehbar sein

2 -	Klemmscheibe

immer ersetzen

ausbauen → Abb.

einbauen → Abb.

3 -	Schaltgabel 5./6. Gang

4 -	Schraube, 25 Nm

5 -	Schaltmaul 5./6. Gang

6 -	Schrägkugellager

4 Stück

ausbauen → Abb.

Lagerinnenring in den Außenring drücken → Abb.

einbauen → Abb.

7 -	Schaltgabelgruppe mit Schaltschienen

mit Schaltschiene für Schaltbetätigung Rückwärtsgang -Pfeil-

8 -	Schaltsegment 1./2. Gang

Kennzeichnung → Abb.

Segment muss nach Montage der Klemmscheibe noch leicht drehbar sein

9 -	Schaltsegment 3./4. Gang

Kennzeichnung → Abb.

Segment muss nach Montage der Klemmscheibe noch leicht drehbar sein
