Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschraubendreher -V.A.G 1624-

Hinweis

Im Reparatursatz sind zwei identische Haltewinkel mit jeweils drei Befestigungsschrauben (Schneidschraube TP 4 x 16) enthalten.

Es ist nicht erforderlich beide Haltewinkel einzubauen, wenn nur ein Haltewinkel beschädigt ist.

Die folgende Beschreibung zeigt die Reparatur einer Befestigungslasche.

Die Reparatur der zweiten Befestigungslasche erfolgt in gleicher Weise.

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Scheinwerfer ausbauen → Kapitel.

Reparatursatz für die oberen Haltewinkel einbauen

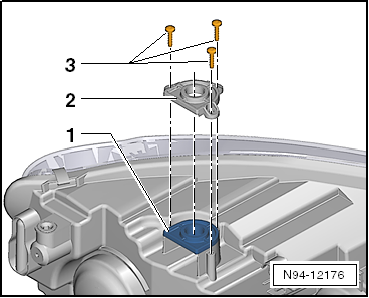

-	Reste des alten Haltewinkels -1- so weit entfernen, bis der neue Haltewinkel eben aufliegt.

-	Den neuen Haltewinkel -2- formschlüssig auf den Sockel am Scheinwerfer aufstecken und mit den Befestigungsschrauben -3- aus dem Reparatursatz mit 1,0 Nm festschrauben.

-	Scheinwerfer einbauen → Kapitel.

-	Scheinwerfereinstellung prüfen und ggf. einstellen in "Instandhaltung genau genommen": → Heft.
