Volkswagen Touran Reparaturanleitung :: Reparaturlösung für Glattrohr

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Scheibenwisch- und Waschanlage / Schlauchreparatur / Reparaturlösung für Glattrohr

Repariert werden können Glattrohre mit Durchmesser 5x1 mm oder 6x1 mm mit EPDM-Schlauch.

-	Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Glattrohr heraus.

-	Wählen Sie den passenden EPDM-Schlauch -2- und Kabelbinder nach dem Elektronischen Teilekatalog (ETKA) aus.

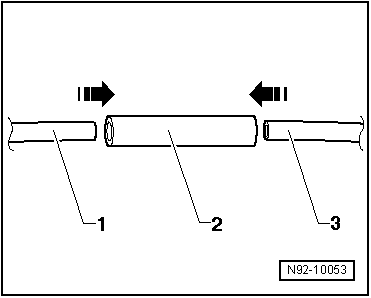

-	Längen Sie den EPDM-Schlauch -2- so ab, dass Sie die Glattrohrenden -1- und -3- jeweils circa 10 mm in den EPDM-Schlauch -2- einschieben können.

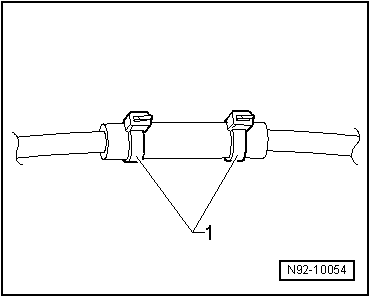

-	Sichern Sie die Reparaturstelle mit Kabelbindern -1-.
