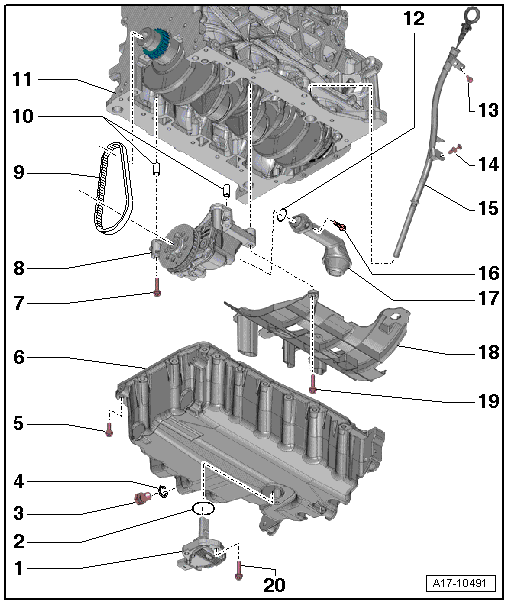

| 1 - | Ölstands- und Öltemperaturgeber -G266- |
| aus- und einbauen → Kapitel |
| 2 - | O-Ring |
| ersetzen |
| 3 - | Ölablassschraube |
| 30 Nm |
| 4 - | Dichtring |
| ersetzen |
| 5 - | Schraube |
| Anzugsdrehmoment und -reihenfolge → Abb. ""Ölwanne - Anzugsdrehmoment und -Reihenfolge"" |
| 6 - | Ölwanne |
| Vor der Montage Dichtfläche reinigen |
| Mit Dichtmittel lt. → Elektronischer Teilekatalog (ETKA) einbauen. |
| aus- und einbauen → Kapitel "Ölwanne aus- und einbauen" |
| 7 - | Schraube |
| 16 Nm |
| 8 - | Ölpumpe |
| Mit Überdruckventil 12 bar |
| Vor dem Einbau kontrollieren, ob die beiden Passhülsen zur Zentrierung Ölpumpe/Zylinderblock vorhanden sind |
Hinweis| Falls der Zahnriemen oder die Ölpumpe ausgebaut werden muss. |
| Ölpumpe auf Schwergängigkeit prüfen. |
| Riemenrad muss sich mit 1 Finger leicht drehen lassen. |
| Bei Schwergängigkeit ersetzen. |
| aus- und einbauen → Kapitel |
| 9 - | Zahnriemen |
| Auf Beschädigungen und Verschleiß prüfen |
| Gegebenenfalls ersetzen |
Hinweis| Riemen mit längerer Laufzeit können durchhängen. |
| Dies stellt keinen Mangel dar, und sollte nicht zum Austausch des Riemens führen. |
| 10 - | Passhülsen |
| 11 - | Zylinderblock |
| 12 - | O-Ring |
| ersetzen |
| 13 - | Schraube |
| 9 Nm |
| 14 - | Clip |
| 15 - | Führungsrohr für Ölmessstab |
| 16 - | Schraube |
| 9 Nm |
| 17 - | Ölansaugrohr |
| 18 - | Schwallsperre |
| 19 - | Schraube |
| 16 Nm |
| 20 - | Schraube |
| selbstsichernd |
| ersetzen |
| 9 Nm |

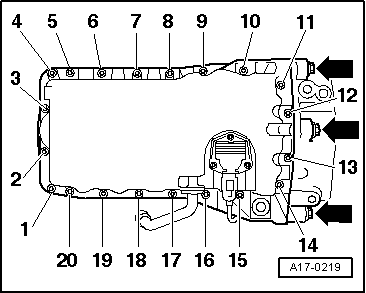

Hinweis
|
|
| Stufe | Schrauben | Anzugsdrehmoment |
| 1. | -1 ... 20- | über Kreuz 5 Nm |
| 2. | -Pfeile- | 40 Nm |
| 3. | -1 ... 20- | über Kreuz in Stufen mit zuletzt 13 Nm |
