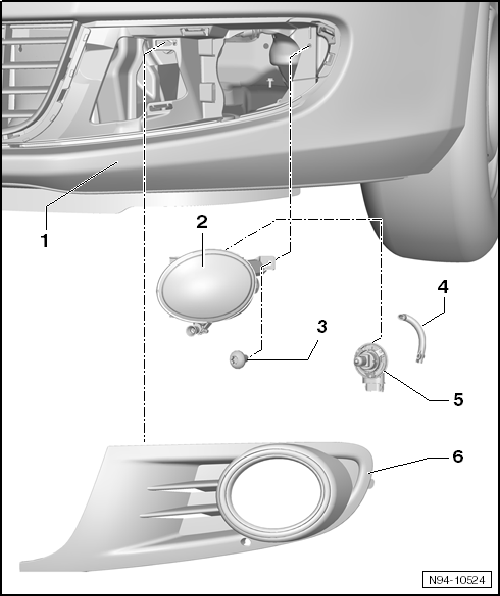

Montageübersicht Nebelscheinwerfer

1 -	Stoßfängerabdeckung vorn

2 -	Nebelscheinwerfergehäuse

aus- und einbauen → Kapitel

3 -	Befestigungsschraube

Duo-In-6RD-Schraube, 5 x 16-Q

1,5 Nm

4 -	Entlüfterschlauch

5 -	Lampe für Nebelscheinwerfer links -L22- bzw. Lampe für Nebelscheinwerfer rechts -L23- und Lampe für Kurvenlicht links -L148- bzw. Lampe für Kurvenlicht rechts -L149-

Lampe HB4 12 V, 51 W

aus- und einbauen → Kapitel

6 -	Abdeckkappe
