Volkswagen Touran Reparaturanleitung :: Montageübersicht - Kühlmittelrohre, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühlmittelrohre / Montageübersicht - Kühlmittelrohre, Golf, Golf Plus, Golf Cabrio, Passat, Touran

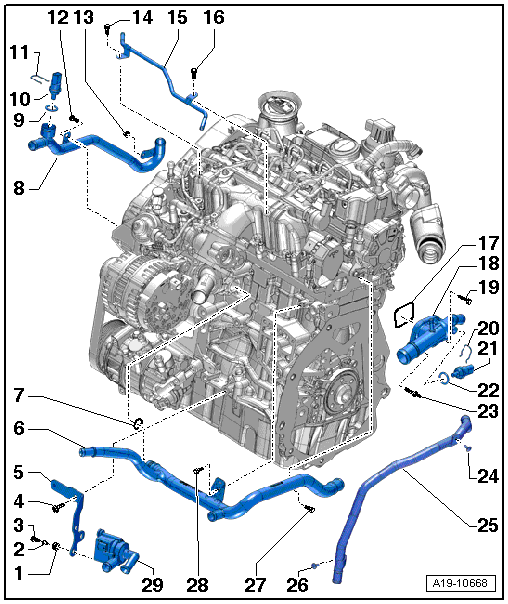

Montageübersicht - Kühlmittelrohre, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -

Tülle

Nicht einzeln erhältlich

2 -

Hülse

Nicht einzeln erhältlich

3 -

2,7 Nm

4 -

40 Nm

5 -

Halter

Für Pumpe 2 für Kühlmittelumlauf -V178-

6 -	Kühlmittelrohr vorn

7 -

O-Ring

ersetzen

8 -	Kühlmittelrohr rechts

9 -

O-Ring

ersetzen

10 -	Kühlmitteltemperaturgeber am Kühlerausgang -G83-

11 -	Halteklammer

12 -

9 Nm

13 -

9 Nm

14 -

9 Nm

15 -	Kühlmittelleitung

16 -

9 Nm

17 -

Dichtung

ersetzen

18 -	Anschlussstutzen

19 -

9 Nm

20 -	Halteklammer

21 -	Kühlmitteltemperaturgeber -G62-

22 -

O-Ring

ersetzen

23 -	Doppelschraube, 9 Nm

24 -

9 Nm

25 -	Kühlmittelrohr links

26 -

9 Nm

27 -

40 Nm

28 -

13 Nm

29 -	Pumpe 2 für Kühlmittelumlauf -V178-
