Volkswagen Touran Reparaturanleitung :: Montageübersicht Heckscheibenwischanlage

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Heckscheibenwischanlage / Montageübersicht Heckscheibenwischanlage

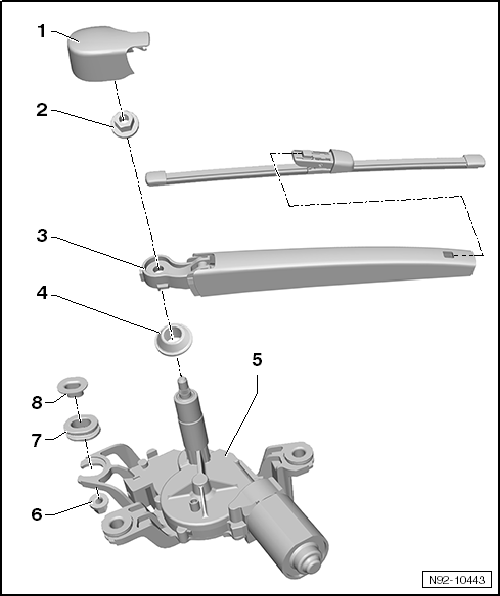

Montageübersicht Heckscheibenwischanlage

1 -	Abdeckkappe

2 -	Befestigungsmutter

12 Nm

3 -	Wischerarm

aus- und einbauen → Kapitel

Endablage einstellen → Kapitel

4 -

Dichtung

in der Heckscheibe

5 -	Motor für Heckscheibenwischer -V12-

aus- und einbauen → Kapitel

6 -	Befestigungsmutter M6 mit Scheibe

8 Nm

7 -

Gummiring

8 -	Distanzstück

9 -	Gelenkfreier Scheibenwischer

aus- und einbauen → Kapitel
