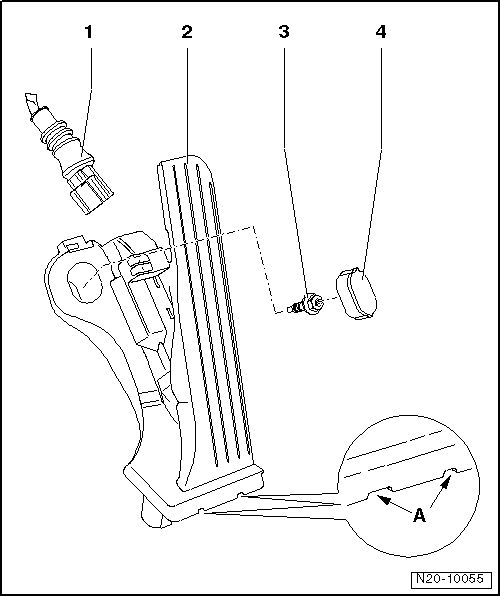

Montageübersicht - Gaspedalmodul

1 -

Stecker

schwarz, 6-polig

2 -	Gaspedalmodul

Mit Gaspedalstellungsgeber -G79- und Gaspedalstellungsgeber 2 -G185-

Nicht einstellbar

Der Geber für Gaspedalstellung gibt den Fahrerwunsch an das Motorsteuergerät weiter

aus- und einbauen → Kapitel

-A-: Öffnungen für Entriegelungswerkzeug

3 -

10 Nm

4 -	Abdeckkappe
