Volkswagen Touran Reparaturanleitung :: Montageübersicht für elektromechanisches Lenkgetriebe, Linkslenker (Generation 1 und 2) bis Modelljahr 2008

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Elektromechanisches Lenkgetriebe, Linkslenker bis Modelljahr 2008 / Montageübersicht für elektromechanisches Lenkgetriebe, Linkslenker (Generation 1 und 2) bis Modelljahr 2008

Hinweis

Es stehen teilweise keine Lenkgetriebe der Generation 2 mehr als Ersatzteil zur Verfügung.

Wenn die Generation 2 in ETKA nicht verfügbar ist, dann muss ein neues Lenkgetriebe der Generation 3 eingebaut werden,

Zusätzlich muss dann auch der elektrische Leitungssatz von der E-Box zum Lenkgetriebe gewechselt werden. Dieser muss zusätzlich bei der Bestellung über den → Elektronischen Ersatzteilkatalog "ETKA" ausgewählt werden.

Der elektrische Leitungssatz wird komplett mit der Leitung für die Service-Intervall-Anzeige geliefert.

Bei Fahrzeugen ohne Service-Intervall-Anzeige muss der ungenutzte 3-polige Anschlussstecker durch ein Flachkontaktgehäuse mit Kontaktverriegelung -1J0 973 803- abgedichtet werden → Elektronischer Ersatzteilkatalog "ETKA".

Vorsicht!

Wenn das Kreuzgelenk vom Lenkgetriebe getrennt ist, dürfen folgende Arbeiten nicht durchgeführt werden:

Zündung einschalten

Lenkgetriebe drehen

Lenksäule drehen

Diese Punkte müssen unbedingt beachtet werden, da dies sonst zu irreparablen Schäden führen kann.

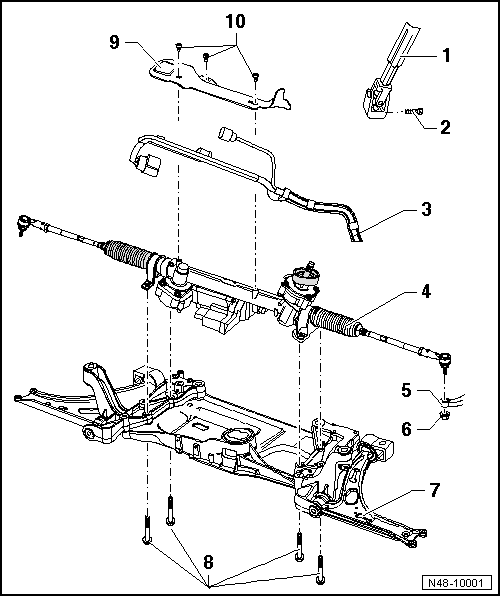

Montageübersicht für elektromechanisches Lenkgetriebe, Linkslenker (Generation 1 und 2) bis Modelljahr 2008

1 -	Kreuzgelenk

2 -	Sechskantschraube

30 Nm

nach jeder Demontage ersetzen

3 -	Elektrische Leitung

4 -	Servolenkgetriebe

mit Steuergerät für Lenkhilfe -J500-

mit Motor für elektro-mechanische Servolenkung -V187-

mit Geber für Lenkmoment -G269-

kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

aus- und einbauen → Kapitel

Hinweise beachten → Anker

5 -	Radlagergehäuse

6 -

Mutter

M12 x 1,5

20 Nm + 90 weiterdrehen

selbstsichernd

nach jeder Demontage ersetzen

7 -	Aggregateträger mit Konsolen

8 -

Schraube

50 Nm + 90 weiterdrehen

Schelle für Lenkgetriebe immer ersetzen

nach jeder Demontage ersetzen

9 -	Abschirmblech

10 -

Schraube

6 Nm

selbstschneidend
