Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Lenkstockschalter / Montageübersicht des Lenkstockschalters

Hinweis

Die Bauteile Steuergerät für Lenksäulenelektronik -J527-, Lenkstockkombinationsschalter -E595- und der Grundträger für Lenkstockschalter sind herstellerabhängig unterschiedlich ausgeführt (Hersteller Valeo oder Kostal). Die Abbildung der Montageübersicht zeigt die Ausführung des Herstellers Valeo.

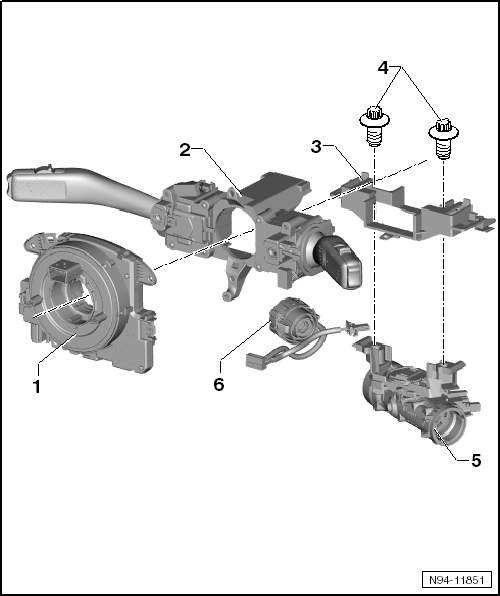

Montageübersicht des Lenkstockschalters

1 -	Steuergerät für Lenksäulenelektronik -J527-

Aus- und Einbaureihenfolge beachten → Kapitel.

Aus- und einbauen (Hersteller Valeo) → Kapitel.

Aus- und einbauen (Hersteller Kostal) → Kapitel.

Codieren → Kapitel

Anzugsdrehmoment Befestigungsschrauben: 1,5 Nm

2 -	Lenkstockkombinationsschalter -E595-

Aus- und Einbaureihenfolge beachten → Kapitel.

Aus- und einbauen (Hersteller Valeo) → Kapitel.

Aus- und einbauen (Hersteller Kostal) → Kapitel.

3 -	Grundträger für Lenkstockschalter

Aus- und Einbaureihenfolge beachten → Kapitel .

Aus- und einbauen (Hersteller Valeo).

Aus- und einbauen (Hersteller Kostal).

4 -	Abreißschrauben

M8x20

Abreißmoment etwa 15 Nm

5 -	Lenkschlossgehäuse

Das Lenkschlossgehäuse wird zusammen mit dem Grundträger für Lenkstockschalter aus- und eingebaut.

Aus- und Einbaureihenfolge beachten → Kapitel.

Aus- und einbauen (Hersteller Valeo).

Aus- und einbauen (Hersteller Kostal).

6 -	Zündanlassschalter und Schließzylinder

Aus- und einbauen.
