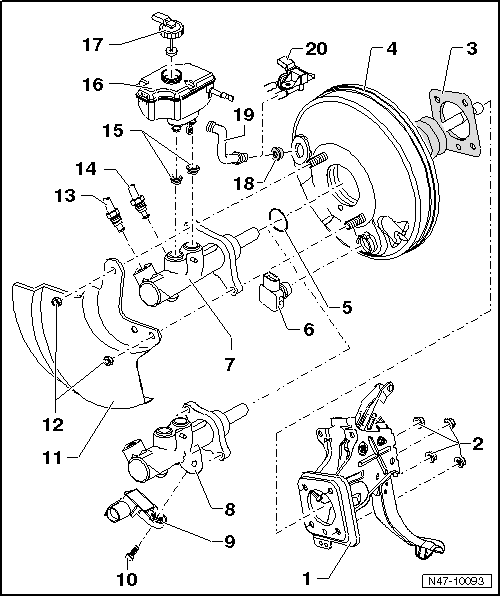

Montageübersicht: Bremskraftverstärker/Hauptbremszylinder bis KW 22/08, Linkslenker

1 -	Fußhebelwerk

2 -

Mutter

25 Nm

nach jeder Demontage ersetzen

3 -

Dichtung

für Bremskraftverstärker

4 -	Bremskraftverstärker

Bei Benzinmotoren wird der erforderliche Unterdruck am Ansaugrohr entnommen.

Einige Fahrzeuge mit Benzinmotor und Automatikgetriebe sind mit einer Unterdruckpumpe für Bremse -V192- ausgerüstet. → Kapitel

Bei Fahrzeugen mit HBV ist ein Unterdruckgeber eingebaut → Kapitel

Bei Dieselmotoren ist zur Unterdruckerzeugung eine Vakuumpumpe eingebaut. → Kapitel

Funktionsprüfung:

-	Bremspedal bei stehendem Motor mehrere Male kräftig durchtreten (Dadurch wird der im Gerät vorhandene Unterdruck abgebaut).

-	Bremspedal jetzt mit mittlerer Fußkraft in Bremsstellung halten und Motor starten. Bei einem einwandfrei funktionierenden Bremskraftverstärker gibt jetzt das Bremspedal unter dem Fuß spürbar nach (Verstärkung wird wirksam).

bei Störungen komplett ersetzen (vorher das Unterdrucksystem für Bremskraftverstärkung prüfen → Kapitel)

aus- und einbauen → Kapitel

5 -

Dichtring

6 -	Unterdruckgeber im Bremskraftverstärker -G483-

nur bei Fahrzeugen mit HBV

aus- und einbauen → Kapitel

7 -	Hauptbremszylinder ohne Bremslichtschalter -F-

Zuordnung → Elektronischer Ersatzteilkatalog (ETKA)

kann nicht instand gesetzt werden. Bei Störungen komplett ersetzen.

aus- und einbauen → Kapitel

8 -	Hauptbremszylinder mit Bremslichtschalter -F-

Zuordnung → Elektronischer Ersatzteilkatalog (ETKA)

kann nicht instand gesetzt werden. Bei Störungen komplett ersetzen.

aus- und einbauen → Kapitel

9 -	Bremslichtschalter -F-

inklusive Bremspedalschalter -F47-

Bei Fahrzeugen vor der KW 45/05 befindet sich der Bremslichtschalter -F- am Bremspedal → Kapitel

aus- und einbauen → Kapitel

10 -

Schraube

5 Nm

11 -	Wärmeabschirmblech

12 -

Mutter

25 Nm

nach jeder Demontage ersetzen

13 -	Bremsleitung

14 Nm

Hauptbremszylinder/Schwimmkolbenkreis zur Hydraulikeinheit für ABS -N55-

14 -	Bremsleitung

14 Nm

Hauptbremszylinder/Druckstangenkolbenkreis zur Hydraulikeinheit für ABS -N55-

15 -	Dichtungsstopfen

mit Bremsflüssigkeit benetzen und Bremsflüssigkeitsbehälter eindrücken

16 -	Bremsflüssigkeitsbehälter

17 -	Verschlussdeckel mit Warnkontakt für Bremsflüssigkeitsstand -F34-

18 -	Dichtungsstopfen

Anschluss für den Unterdruckschlauch

19 -	Unterdruckschlauch

in Bremskraftverstärker einsetzen

20 -	Drucksensor für Bremskraftverstärkung -G294-

bei Fahrzeugen mit FSI-Motor ohne HBV

aus- und einbauen → Kapitel
