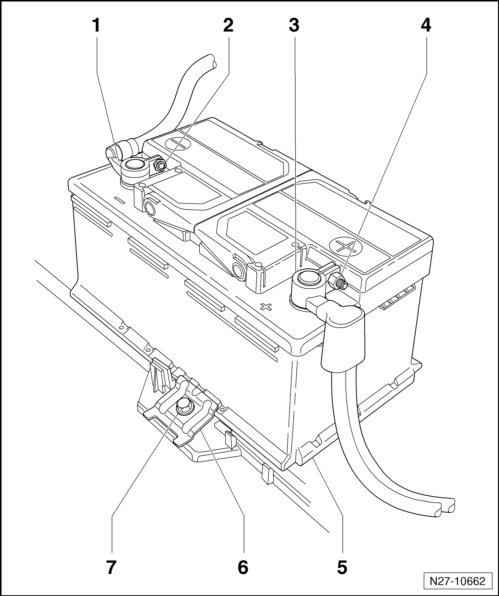

Montageübersicht

1 -	Batteriepolklemme Masseleitung

Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel

Bei Fahrzeugen mit Start-Stopp-System ist hier zusätzlich das Steuergerät für Batterieüberwachung -J367- (Batteriesensor) montiert → Kapitel

2 -	Befestigungsmutter Batteriepolklemme Masseleitung

6 Nm

3 -	Batteriepolklemme Plusleitung

Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel

4 -	Befestigungsmutter Batteriepolklemme Plusleitung

6 Nm

5 -

Batterie

aus- und einbauen → Kapitel

6 -	Klemmplatte

7 -	Befestigungsschraube Klemmplatte

M8 x 35

20 Nm
