Volkswagen Touran Reparaturanleitung :: Mittelkonsole, vorn, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Mittelkonsole, vorn, aus- und einbauen

Ausbauen

-	Schalten Sie die Zündung aus.

Fahrzeuge mit Automatikgetriebe

-	Bauen Sie den Griff vom Wählhebel und die Schaltabdeckung aus → Automatisches Getriebe; Rep.-Gr.37

Fahrzeuge mit Schaltgetriebe

-	Lösen Sie die Schaltstulpe aus der Abdeckung → 6 Gang Schaltgetriebe 02Q; Rep.-Gr.34

Fahrzeuge mit Direktschaltgetriebe

-	Bauen Sie die Schaltabdeckung aus → Direkt-Schaltgetriebe 02E - 6 Gang; Rep.-Gr.34

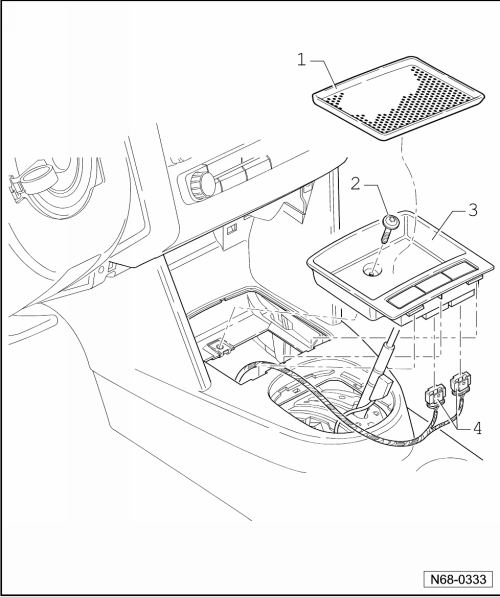

-	Entfernen Sie die Ablagematte -1- und drehen Sie die Schraube -2- heraus (1,5 Nm).

-	Ziehen Sie die Ablage, vorn, -3- aus den Aufnahmen heraus und trennen Sie, je nach Fahrzeugausstattung, die Leitungsstränge -4-.

Ausbauen

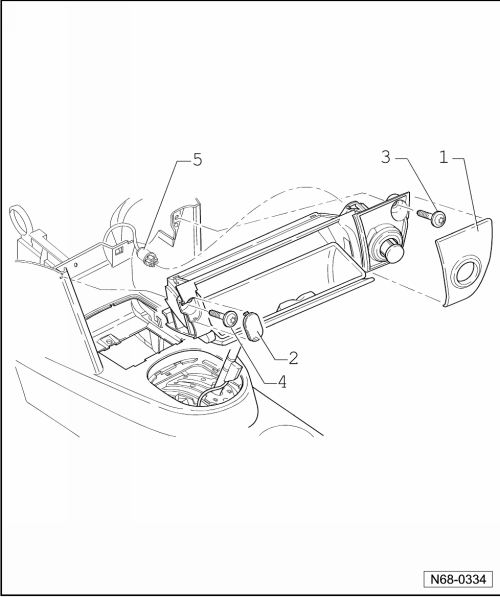

-	Öffnen Sie den Ascher und entfernen Sie die Blende, Zigarrenanzünder, -1- und die Abdeckkappe -2-.

-	Drehen Sie die Schrauben -3- und -4- heraus (1,5 Nm).

-	Lösen Sie den Ascher aus der Mittelkonsole und trennen Sie den Leitungsstrang -5- vom Zigarrenanzünder.

Ausbauen

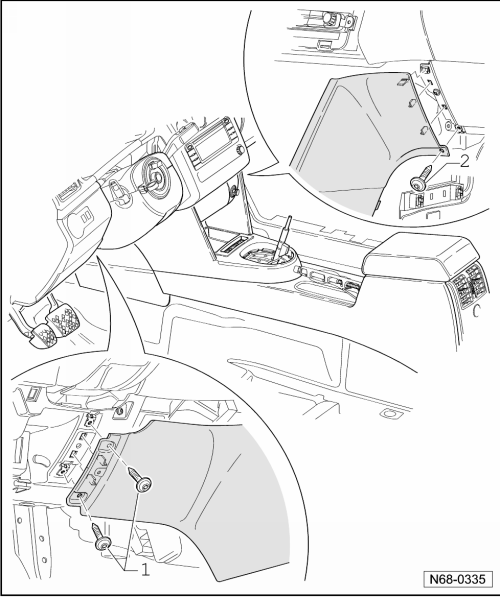

-	Öffnen Sie das Ablagefach auf der Fahrerseite und drehen Sie die zwei Schrauben -1- heraus (1,5 Nm).

-	Drehen Sie im Fußraum auf der Beifahrerseite die Schraube -2- heraus (1,5 Nm).

Ausbauen

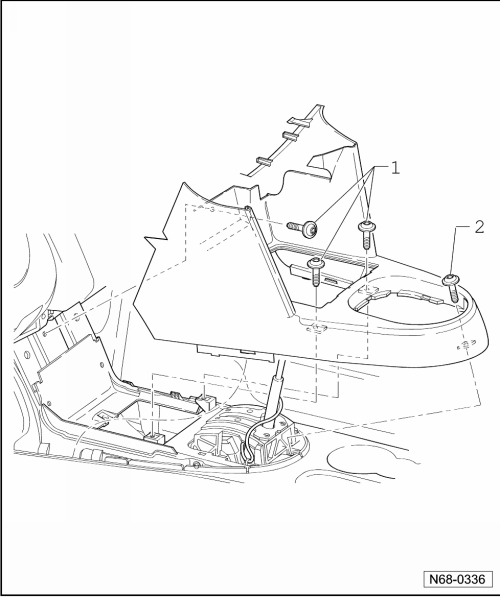

-	Drehen Sie die drei Schrauben -1- heraus (1,5 Nm).

-	Drehen Sie die Schraube -2- heraus (1,5 Nm).

-	Positionieren Sie den Schalt-/ bzw. Wählhebel in der hintersten Position.

-	Nehmen Sie die Abdeckung aus dem Fahrzeug heraus.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
