Hinweis

Leitungsverlegung immer prüfen.

Immer darauf achten, dass alle Leitungen ordentlich und nicht verdrillt in die dafür vorgesehenen Halter eingehängt sind.

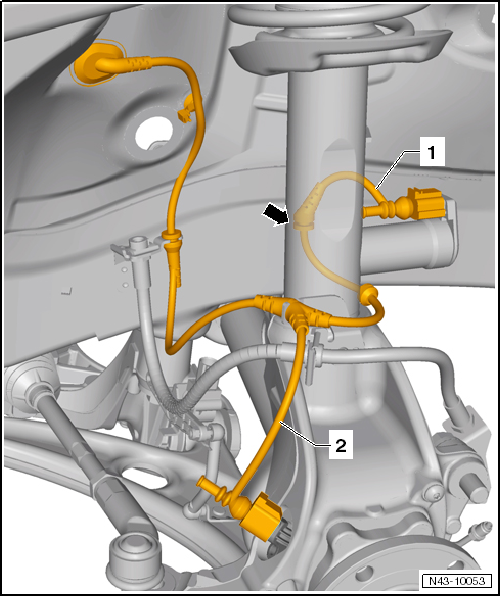

Leitungsverlegung Vorderachse links

1 -	Leitung für Ventil für Dämpfungsverstellung vorn rechts -N337-

Leitung muss in den Halter am Stoßdämpfer eingehängt werden -Pfeil-

2 -	Leitung für Drehzahlfühler vorn rechts -G45-

Leitungsverlegung Hinterachse

Hinweis

Leitungsverlegung immer prüfen.

Immer darauf achten, dass alle Leitungen ordentlich und nicht verdrillt in die dafür vorgesehenen Halter eingehängt sind.

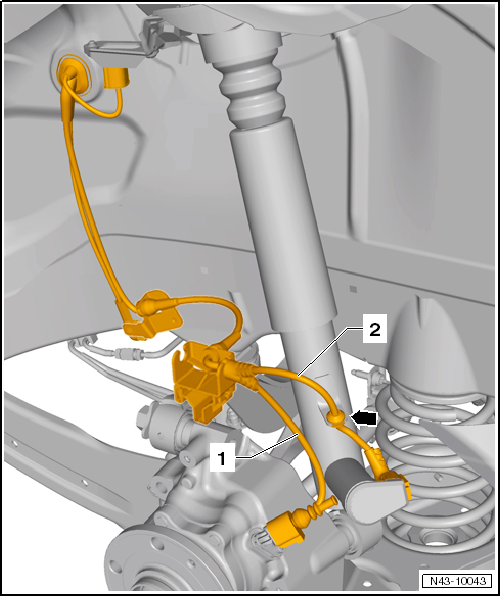

Leitungsverlegung Hinterachse

1 -	Leitung für Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339-

Leitung muss in den Halter am Stoßdämpfer eingehängt werden -Pfeil-

2 -	Leitung für Drehzahlfühler hinten rechts/links -G44/G46-
