Volkswagen Touran Reparaturanleitung :: Lampe für Standlicht ersetzen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Lampe für Standlicht ersetzen

Hinweis

Die Abbildungen zeigen der Lampenwechsel der Lampe für Standlicht links -M1- am linken Scheinwerfer. Für den rechten Scheinwerfer erfolgt der Lampenwechsel der Lampe für Standlicht rechts -M3- sinngemäß.

Aus Gründen der Übersichtlichkeit ist der Scheinwerfer in den folgenden Abbildungen ausgebaut dargestellt.

Für den Lampenwechsel der Lampe für Standlicht muss der Scheinwerfer nicht ausgebaut werden.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten Zündschlüssel abziehen.

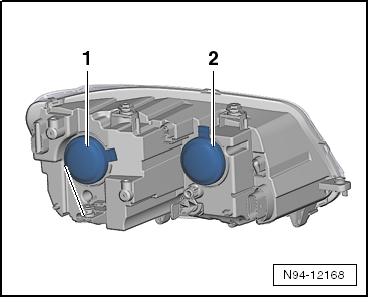

-	Abdeckkappe -2- abziehen.

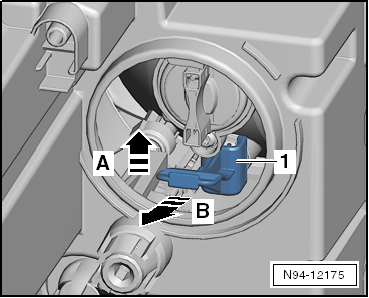

-	Lampenfassung mit Griffstück -1- aus dem Scheinwerfergehäuse ausclipsen -Pfeil A-.

-	Lampenfassung mit Griffstück -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, nach hinten aus dem Scheinwerfergehäuse herausziehen -Pfeil B-.

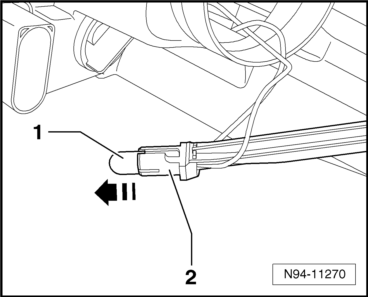

-	Lampe für Standlicht-1- in -Pfeilrichtung- gerade aus der Lampenfassung mit Griffstück -2- herausziehen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Beim Einbau der Abdeckkappe auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

Hinweis

Beim Einbau einer Lampe nicht den Glaskolben berühren. Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Lampe verdampfen und den Glaskolben trüben.

-	Funktionen des Scheinwerfers prüfen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.
