Ausbauen

-	Kühler ausbauen → Kapitel.

-	Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

-	Luftführungen links und rechts vom Ladeluftkühler abschrauben.

-	Luftführungsschlauch ausbauen, dazu Schlauchschellen -1- und -2- lösen.

ACHTUNG!

Verletzungsgefahr durch Kältemittel.

Der Kältemittelkreislauf der Klimaanlage darf nicht geöffnet werden.

Vorsicht!

Beschädigungsgefahr an Kondensator und Kältemittelleitungen und -schläuchen.

Kältemittelleitungen und -schläuche nicht überdehnen, knicken oder verbiegen.

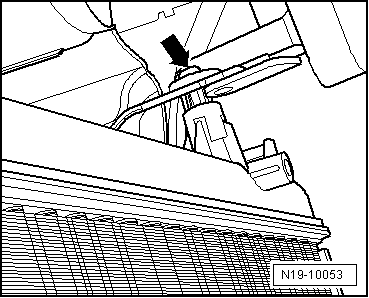

-	Schraube an der Halteschelle für Kältemittelleitung neben dem Längsträger herausdrehen.

Ladeluftkühler aus- und einbauen, Passat, Touran

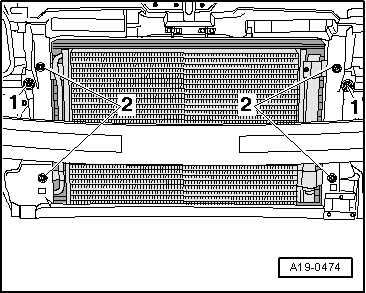

-	Schrauben -1- für Ladeluftkühler und -2- für Kondensator herausdrehen.

-	Ladeluftkühler etwas nach hinten schwenken.

-	Schraube am Halter für Kältemittelleitung unten rechts am Ladeluftkühler herausdrehen.

-	Kondensator nach vorn in die Öffnung am Schlossträger schwenken.

-	Ladeluftkühler nach oben aus dem Schlossträger aushängen und diagonal nach unten abnehmen.

Einbauen

Anzugsdrehmomente → Kapitel.

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Hinweis

Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor dem Montieren frei von Öl und Fett sein.

Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).

-	Kondensator einbauen → Heizung, Klimaanlage; Rep.-Gr.87.

-	Luftführungsschläuche mit Schraubschellen einbauen → Kapitel.

-	Stoßfängerabdeckung vorn einbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

-	Kühler einbauen → Kapitel.
