Volkswagen Touran Reparaturanleitung :: Ladeboden aus- und einbauen (5-Sitzer)

Ausbauen

-	Nehmen Sie die Sitze der 2. Sitzreihe aus dem Fahrzeug heraus.

-	Bauen Sie die Sicherungsstangen Blenden, und Aufnahmeteile aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, unten, aus → Kapitel.

-	Bauen Sie die Einstiegleisten, hinten, aus → Kapitel.

-	Bauen Sie die Abdeckungen Einstieg und die Blenden Sitzanschlag aus → Kapitel.

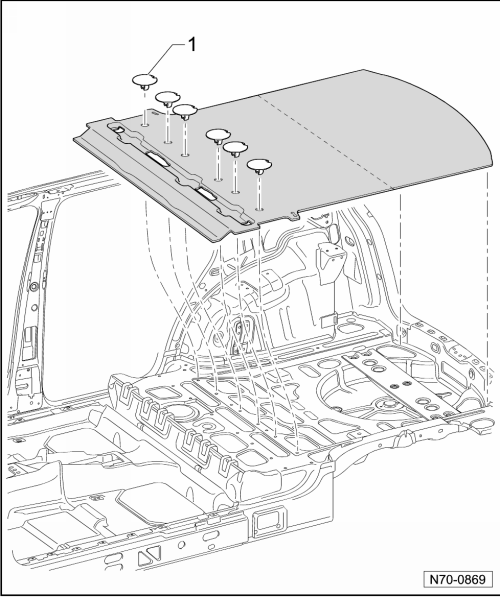

-	Entfernen Sie die Druckknöpfe -1- und nehmen Sie den Bodenbelag aus dem Fahrzeug heraus.

Ladeboden aus- und einbauen (5-Sitzer)

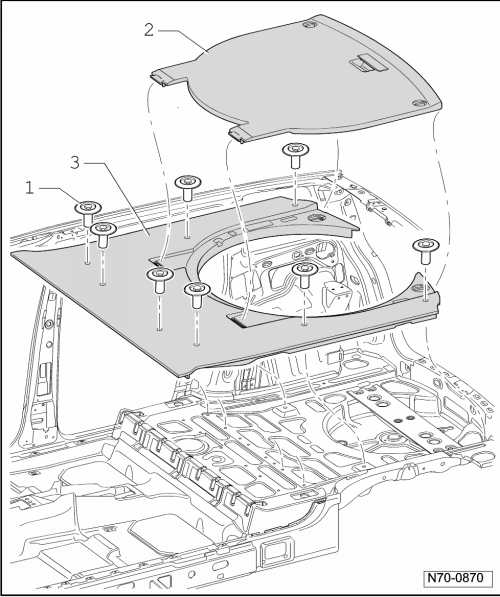

-	Drehen Sie die acht Schrauben -1- heraus (1,5 Nm).

-	Nehmen Sie den Deckel, Reserveradabdeckung -2- und die Auskleidung, Kofferboden -3- aus dem Fahrzeug heraus.

Ladeboden aus- und einbauen (5-Sitzer)

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
