Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühler/Kühlerlüfter / Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Ausbauen
Motorabdeckung ausbauen → Kapitel.

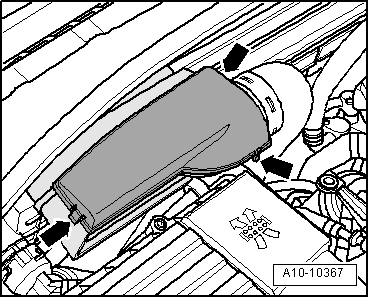

Den Deckel der Luftansaugung öffnen, dazu die Verrastungen -Pfeile- vorsichtig lösen.
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

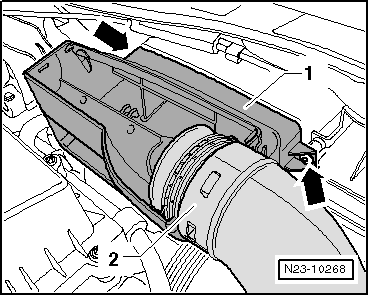

Die Befestigungsschrauben -Pfeile- für die Luftansaugung -1- herausdrehen, nehmen Sie den Verbindungsschlauch -2- aus der Führung heraus.
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Drehen Sie die oberen Schrauben -Pfeile oben- der Luftführungshutze heraus.
Geräuschdämpfung ausbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66
Trennen Sie die Steckverbindung -1-, legen Sie die Leitungen frei.
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

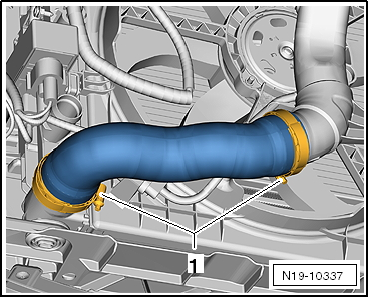

Bauen Sie den Verbindungsschlauch "heiße Seite" zum Ladeluftrohr aus. Lösen Sie dazu die Schlauchschellen -1- .
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Bauen Sie den Verbindungsschlauch "kalte Seite" zum Ladeluftrohr aus. Lösen Sie dazu die Schlauchschellen.
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

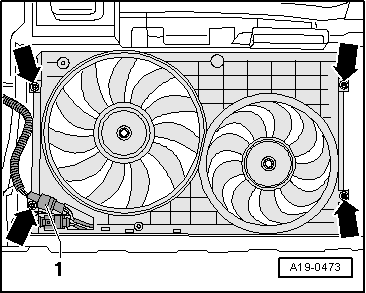

Drehen Sie die unteren Schrauben -Pfeile unten- heraus.
Nehmen Sie die Luftführungshutze mit den Kühlerlüftern nach unten heraus.
Fahrzeuge mit 2 Kühlerlüftern
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

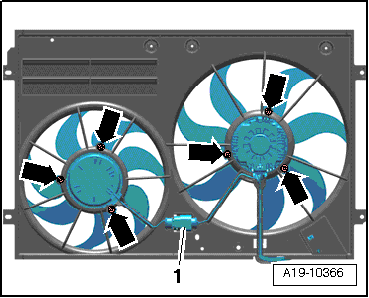

Elektrische Steckverbindung -1- trennen und elektrische Leitungen frei legen.
Schrauben Sie die Muttern -Pfeile- ab und nehmen Sie die Kühlerlüfter heraus.
Fahrzeuge mit einem Kühlerlüfter
  Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

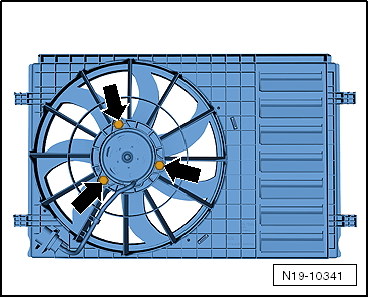

Schrauben Sie die Schrauben -Pfeile- heraus, nehmen Sie den Kühlerlüfter ab.
Anzugsdrehmoment -Pfeile- 6 Nm
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
