Volkswagen Touran Reparaturanleitung :: Kraftstofffilter aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstofffilter / Kraftstofffilter aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

Führen Sie bitte folgenden Arbeitsablauf durch"

Ausbauen

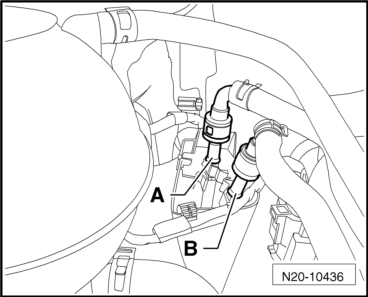

-	Trennen Sie die Schnellverschlüsse -A- und -B- der Kraftstoffleitungen.

Kraftstofffilter aus- und einbauen, Motorkennbuchstaben CAYC,CAYB

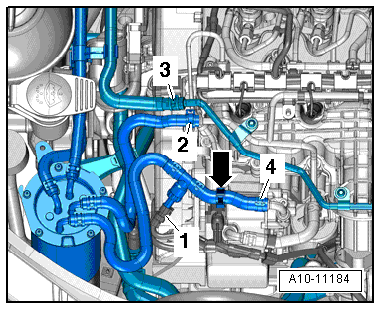

-	Elektrische Steckverbindung -1- am Kraftstofftemperaturgeber -G81- trennen.

-	Öffnen Sie die Schellen und -2+4-, die Kraftstoffschläuche abnehmen.

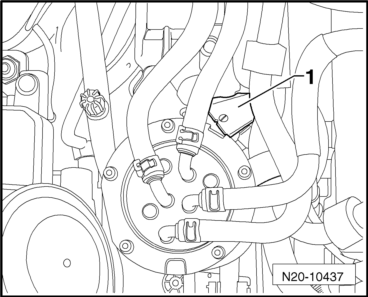

-	Clipsen Sie den Halter für Kühlmittelschlauch -1- aus, indem Sie ihn zu Seite drücken.

-	Drehen Sie die Befestigungsschrauben → Pos. heraus.

-	Nehmen Sie den Kraftstofffilter nach oben heraus.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Kraftstoffschläuche knickfrei verlegen.

Auf festen Sitz der Kraftstoffschläuche achten.

Vorlaufleitung und Rücklaufleitung nicht vertauschen (Rücklaufleitung blau bzw. mit blauer Markierung, Vorlaufleitung weiß bzw. mit weißer Markierung).

Kraftstoff- und Kühlmittelschläuche wieder in die Halterungen clipsen

-	Entlüften Sie das Kraftstoffsystem → Rep.-Gr.23.
