Volkswagen Touran Reparaturanleitung :: Kopfstützenführungen ausbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Kopfstützenführungen ausbauen

Hinweis

Zur besseren Übersicht sind die Kopfstützenführungen in ausgebautem Zustand abgebildet.

-	Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.

-	Bauen Sie den Sitz, vorn, aus → Kapitel.

-	Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie das Gurtschloss, vorn, aus → Kapitel.

Sitz, vorn, ohne Durchladevorrichtung

-	Bauen Sie die Verkleidung, Schwellerseite, aus → Kapitel.

-	Bauen Sie die Verkleidung, Tunnelseite, aus → Kapitel.

-	Bauen Sie die Lehne, Sitz, vorn, aus → Kapitel

Beifahrersitz mit Durchladefunktion

-	Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung aus → Kapitel.

-	Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung aus → Kapitel.

-	Bauen Sie die Lehne, Beifahrersitz mit Durchladefunktion, aus → Kapitel.

alle Sitze

-	Montieren Sie die Lehne auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie, falls vorhanden, den Klapptisch, Vordersitz, aus → Kapitel.

-	Bauen sie, falls vorhanden, das Lordosenverstellrad aus → Kapitel.

-	Bauen Sie den Bezug und das Polster, Vordersitzlehne, aus → Kapitel.

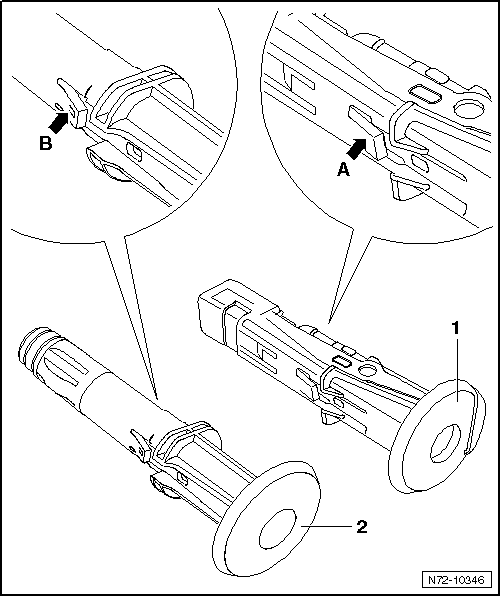

-	Greifen Sie in den Lehnenrahmen und betätigen Sie die Verriegelung -Pfeil A- der Kopfstützenführung mit Drucktaste -1-.

-	Ziehen Sie die Kopfstützenführung mit Drucktaste aus der Lehne heraus.

-	Greifen Sie in den Lehnenrahmen und betätigen Sie die Verriegelung -Pfeil B- der Kopfstützenführung -2-.

-	Ziehen Sie die Kopfstützenführung aus der Lehne heraus.

Kopfstützenführungen ausbauen
