Volkswagen Touran Reparaturanleitung :: Kolbenüberstand im "OT" messen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kurbeltrieb, Kolben / Kolben und Pleuel / Kolbenüberstand im "OT" messen

Hinweis

Bei Einbau neuer Kolben oder eines Teilmotors müssen Sie den Kolbenüberstand im "OT" prüfen.

Wenn Sie bei der Überstandsmessung der Kolben unterschiedliche Werte gemessen haben, gilt für die Zuordnung der Dichtung der höchste Wert.

Je nach Kolbenüberstand müssen Sie die entsprechende Zylinderkopfdichtung nach folgender Tabelle einbauen.

Kolbenüberstand im

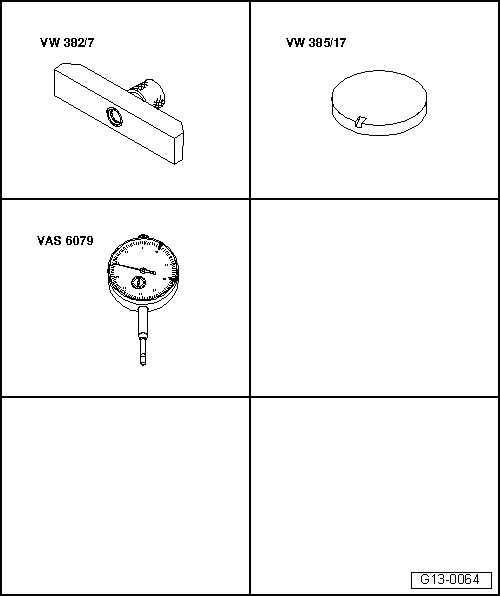

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Messbrücke -VW 382/7- aus Messvorrichtung -VW 382-

Messplatte -VW 385/17- aus Universal-Messvorrichtung -VW 385-

Messuhr -VAS 6079-

Arbeitsablauf

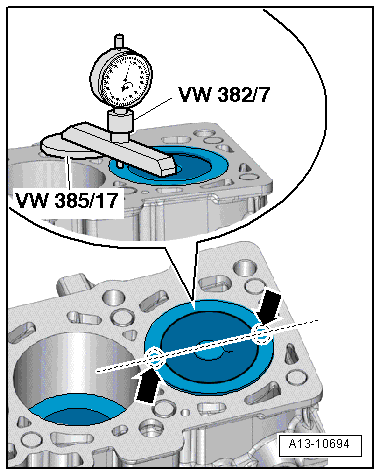

-	Messuhr -VAS 6079- mit Messbrücke -VW 382/7- und Messplatte -VW 385/17- am Zylinderblock befestigen, wie in der Abbildung gezeigt.

-	Überstand an jedem Kolben an den beiden mit -Pfeilen- bezeichneten Stellen messen (in Längsrichtung des Motors gesehen: hinten und vorn am Kolben).

-	Je nach Kolbenüberstand die entsprechende Zylinderkopfdichtung nach folgender Tabelle einbauen:

Kolbenüberstand über Zylinderblockoberkante mm	Kennzeichnung Löcher
0,91 ... 1,00	1
1,01 ... 1,10	2
1,11 ... 1,20	3

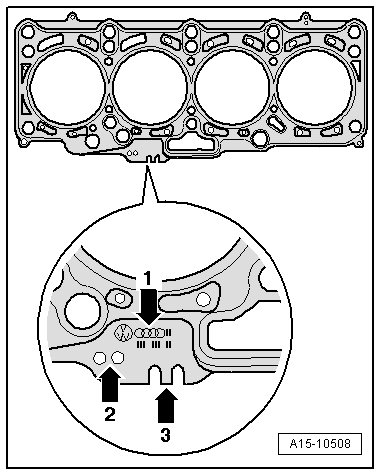

Kennzeichnung der Zylinderkopfdichtung

1 -	Teilenummer

2 -

Löcher

3 -	nicht beachten

Hinweis

Wenn Sie für den Kolbenüberstand unterschiedliche Werte messen, gilt für die Zuordnung der Dichtung der höchste Wert.
