Volkswagen Touran Reparaturanleitung :: Keilrippenriemen aus- und einbauen, Keilrippenriementrieb mit Spannelement und Klimakompressor

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kurbeltrieb, Kolben / Zylinderblock Riemenscheibenseite / Keilrippenriemen aus- und einbauen, Keilrippenriementrieb mit Spannelement und Klimakompressor

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

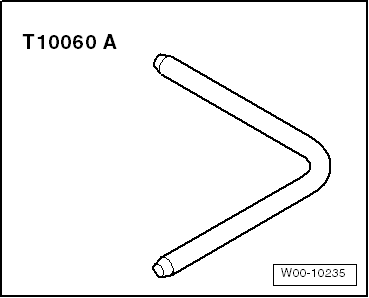

Absteckdorn -T10060 A-

Ausbauen

-	Geräuschdämpfung ausbauen:

Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

-	Die Laufrichtung des Keilrippenriemens kennzeichnen.

Keilrippenriemen aus- und einbauen, Keilrippenriementrieb mit Spannelement und Klimakompressor

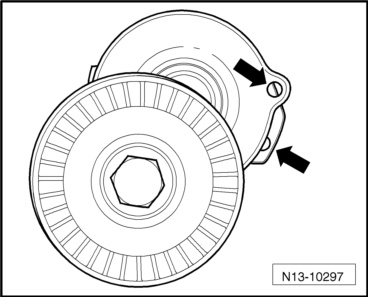

-	Das Spannelement zum Entspannen des Keilrippenriemens in Pfeilrichtung schwenken.

-	Die Bohrungen -Pfeile- zur Deckung bringen, arretieren Sie das Spannelement mit dem Absteckdorn -T10060 A-.

-	Den Keilrippenriemen abnehmen.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Achten Sie, vor dem Einbau des Keilrippenriemens darauf, dass alle Aggregate (Generator, Klimakompressor) festmontiert sind.

Beim Einbauen des Keilrippenriemens achten Sie bitte auf die Laufrichtung und auf einen korrekten Sitz des Riemens in den Riemenscheiben.

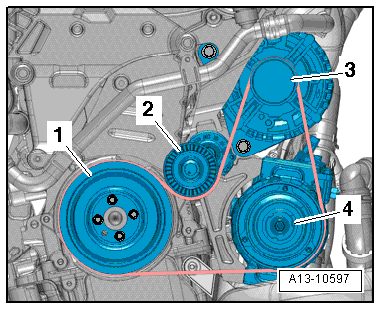

-	Legen Sie den Keilrippenriemen auf die Keilrippenriemenscheiben auf.

1 -	Kurbelwelle

2 -	Spannelement

3 -

Generator

4 -	Klimakompressor

Nach fertig gestellter Arbeit:

-	Motor starten, den Riemenlauf kontrollieren.
