Volkswagen Touran Reparaturanleitung :: Kühlsystem auf Dichtigkeit prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

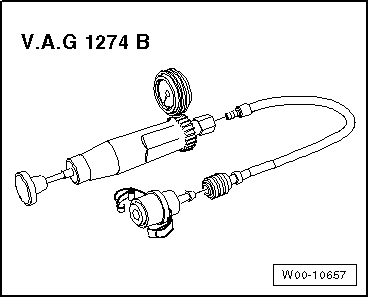

Kühlsystemprüfgerät -V.A.G 1274 B-
  Kühlsystem auf Dichtigkeit prüfen

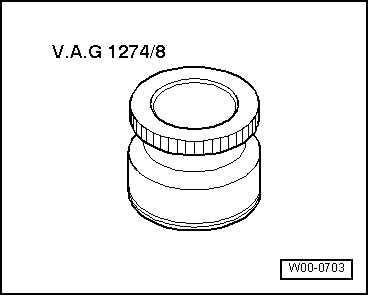

Adapter für Kühlsystemprüfgerät -V.A.G 1274/8-
  Kühlsystem auf Dichtigkeit prüfen

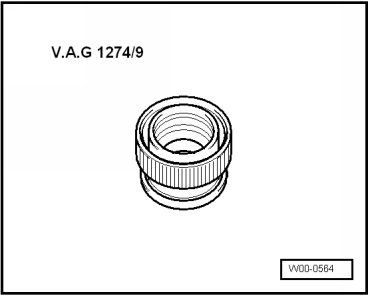

Adapter für Kühlsystemprüfgerät -V.A.G 1274/9-
  Kühlsystem auf Dichtigkeit prüfen
Arbeitsablauf
Motor betriebswarm.

ACHTUNG!
Verbrühungsgefahr durch heißen Dampf und heißes Kühlmittel.
Bei warmem Motor steht das Kühlsystem unter Überdruck.
Überdruck abbauen, dazu Verschlussdeckel für Kühlmittelausgleichsbehälter mit Lappen abdecken und vorsichtig öffnen.

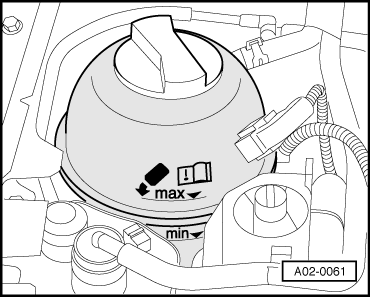

Verschlussdeckel für Kühlmittelausgleichsbehälter öffnen.
  Kühlsystem auf Dichtigkeit prüfen

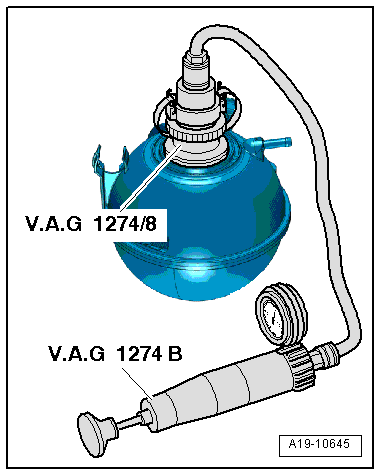

Kühlsystemprüfgerät -V.A.G 1274 B- mit Adapter -V.A.G 1274/8- auf den Kühlmittelausgleichsbehälter aufsetzen.
Mit der Handpumpe des Kühlsystemprüfgeräts etwa 1,0 bar Überdruck erzeugen.
Wenn der Druck abfällt, undichte Stelle suchen und Fehler beseitigen.
Wird keine Undichtigkeit festgestellt:
Kühler für Abgasrückführung auf Dichtigkeit prüfen → Kapitel.
  Kühlsystem auf Dichtigkeit prüfen
Überdruckventil im Verschlussdeckel prüfen.

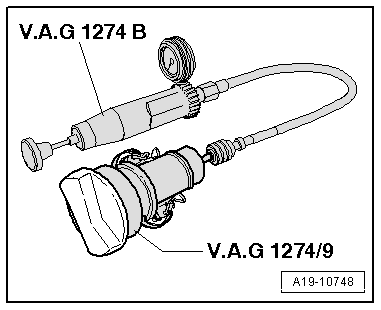

Kühlsystemprüfgerät -V.A.G 1274 B- mit Adapter -V.A.G 1274/9- auf den Verschlussdeckel aufsetzen.
Mit der Handpumpe des Kühlsystemprüfgeräts Überdruck erzeugen.
Bei einem Überdruck von 1,4 ... 1,6 bar muss das Überdruckventil öffnen.
Wenn das Überdruckventil nicht wie angegeben öffnet, Verschlussdeckel ersetzen.
  Kühlsystem auf Dichtigkeit prüfen
