Volkswagen Touran Reparaturanleitung :: Kühlmittelrohre rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit Standheizung

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühlmittelrohre / Kühlmittelrohre rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit Standheizung

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Schlauchklemmen bis 25 mm -3094-
  Kühlmittelrohre rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit Standheizung
Schlauchschellenzange -VAS 6362-
Ausbauen
Geräuschdämpfung ausbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66
Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
  Kühlmittelrohre rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit Standheizung

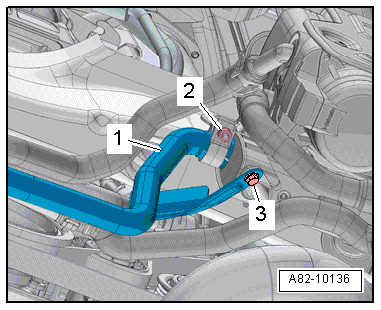

Schraube -3- herausdrehen.
Mutter -2- lösen, Abgasrohr -1- für Standheizung abnehmen.
  Kühlmittelrohre rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran, Fahrzeuge mit Standheizung

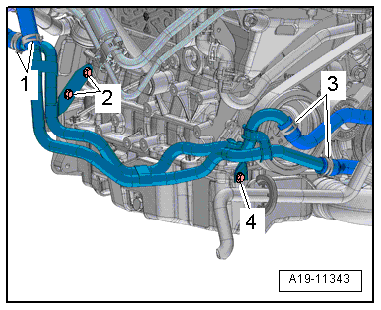

Schrauben -2, 4- herausdrehen.
Kühlmittelschläuche mit Schlauchklemmen -3094- abklemmen und abbauen, dazu Schlauchschellen -1, 3- lösen.
Kühlmittelrohre rechts abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:
Anzugsdrehmoment → Kapitel.
  Hinweis

Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).
Abgasrohr für Standheizung einbauen → Zusatzheizung; Rep.-Gr.82.
Radhausschale vorn einbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
Geräuschdämpfung einbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66
Kühlmittelstand prüfen.
