Volkswagen Touran Reparaturanleitung :: Kühlergrill 11.06

Montageübersicht

  Hinweis

Je nach Ausführung der Sondermodelle müssen geringfügige optische Abweichungen berücksichtigt werden.

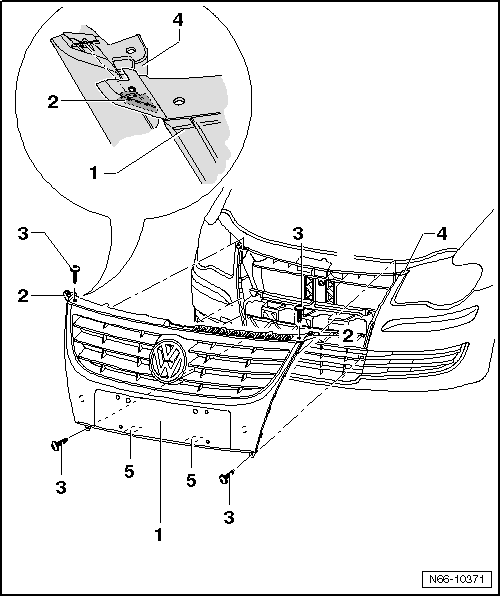

Montageübersicht

1 -  Kühlergrill
Material- ASA
ausbauen → Kapitel
einbauen → Kapitel
Firmenzeichen aus- und einbauen → Kapitel
2 -  Rasthaken
3 -  Schraube
4 Stück
6 Nm
4 -  Stoßfängerabdeckung
5 -  Führungskeile

Ausbauen

Ausbauen

-  Schrauben -3- herausdrehen.
-  Rasthaken -2- mit einem kleinen Schraubendreher aus der Stoßfängerabdeckung -4- lösen.
-  Kühlergrill -1- nach vorn aus der Stoßfängerabdeckung ziehen.

Einbauen

Einbauen

-  Kühlergrill -1- gleichmäßig in die Stoßfängerabdeckung-4- einsetzen, bis die Rasthaken -2- im Stoßfänger verrastet sind.
-  Schrauben-3- hineindrehen.
