Soll der Kühler für Abgasrückführung ausgebaut oder ersetzt werden.

-	Zunächst, in der "Funktions- und Bauteileauswahl" eines → Fahrzeugdiagnosetester die Pumpe 2 für Kühlmittelumlauf -V178- prüfen.

Eine n. i. O. Pumpe 2 für Kühlmittelumlauf -V178- kann die Ursache für einen defekten Kühler für Abgasrückführung sein.

-	Motorabdeckung ausbauen → Kapitel.

-	Partikelfilter ausbauen → Kapitel.

-	Kühlmittel ablassen → Kapitel.

Hinweis

Wegen des schlechten Zugangs zur Schelle am Saugschlauch unten ist es günstiger, den Ansaugstutzen vom Abgasturbolader abzubauen.

Kühler für Abgasrückführung aus- und einbauen, Polo

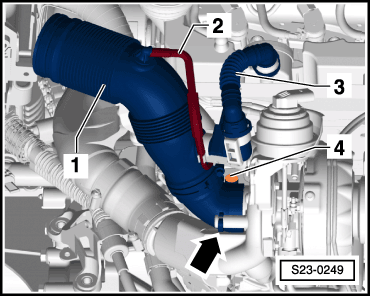

-	Schlauch für Kurbelgehäuseentlüftung -3- ausbauen.

-	Unterdruckschlauch -2- vom Saugschlauch -1- abziehen und frei legen. Halter ausclipsen.

-	Schraube -4- vollständig lösen (unverlierbar).

-	Schraube -2- herausdrehen, Ansaugschlauch mit Ansaugstutzen nach hinten schwenken und vom Abgasturbolader abziehen.

-	Schrauben -Pfeile- herausdrehen.

-	Schlauchschelle -1- lösen und Pulsationsdämpfer -2- abnehmen.

-	Abgasturboladerstütze ausbauen → Kapitel "Ölvorlaufleitung aus- und einbauen, Polo"

-	Radhausschale vorn rechts unten lösen.

-	Schrauben der Kühlmittelrohre rechts herausdrehen → Kapitel.

-	Kühlmittelrohre vom Abgasrückführungskühler abnehmen.

-	Auslaufendes Kühlmittel mit der Auffangwanne für Werkstattkräne -VAS 6208- auffangen.

-	Auslaufendes Motoröl mit dem Altölauffang- und -Absauggerät -V.A.G 1782- auffangen.

-	Unterdruckleitung an der Unterdruckdose abziehen → Pos..

-	Elektrische Steckverbindung am elektrischem Stellantrieb Abgasrückführungsventil -N18- für den Kühler für Abgasrückführung abnehmen.

-	Klemmen Sie die Kühlmittelvorlaufleitung und Rücklaufleitungen, mit den Schlauchklemmen bis Ø 25 mm -3094-, am Kühler für Abgasrückführung → Kapitel ab.

-	Kühlmittelvorlaufleitung und Rücklaufleitungen vom Kühler für Abgasrückführung abnehmen.

-	Auslaufendes Kühlmittel mit der Auffangwanne für Werkstattkräne -VAS 6208- auffangen.

-	Schrauben → Pos. herausdrehen, Kühler für Abgasrückführung herausnehmen.

Einbauen

Anzugsdrehmoment → Kapitel.

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Hinweis

Ersetzen Sie die Dichtungen, Dichtringe und selbstsichernde Muttern → Elektronischer Teilekatalog (ETKA).

Motorölstand prüfen → Kapitel.

Kühlmittel auffüllen → Kapitel.

Partikelfilter einbauen → Kapitel.

Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).

Wird der Partikelfilter oder der Differenzdruckgeber -G 505- gewechselt, muss der Differenzdruckgeber -G 505- zwingend über den Fahrzeugdiagnosetester angepasst werden: Geführte Funktionen; Differenzdruckgeber -G 505- anpassen.
