Volkswagen Touran Reparaturanleitung :: Interface für externe Multimediageräte aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Interface für externe Multimediageräte -R215 / Interface für externe Multimediageräte aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

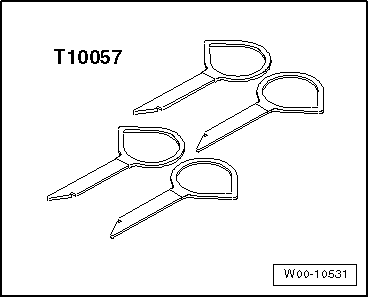

Entriegelungswerkzeug für Radio -T10057_
  W00-10531

Ausbauen:

Das Interface für Multimediageräte ist im Ablagefach der Mittelarmlehne verbaut.

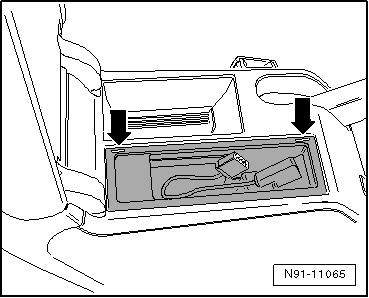

Stecken Sie die Entriegelungswerkzeuge für Radio -T10057- in die vorgesehen Öffnungen -Pfeile-, bis sie einrasten.
  Ausbauen

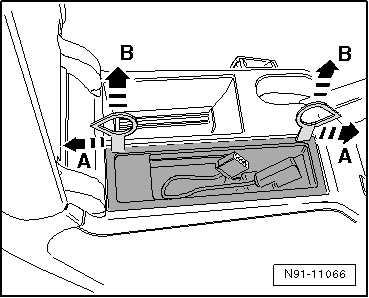

Drücken Sie die Werkzeuge in Richtung -A- und ziehen Sie das Steuergerät in Richtung -B- heraus.
  Ausbauen

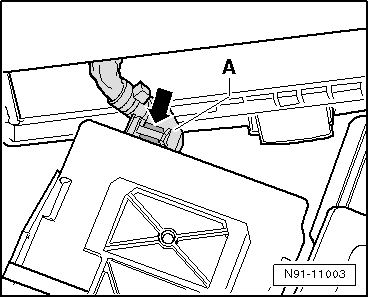

Entriegeln Sie die Steckverbindung -Pfeil- und ziehen Sie die Steckverbindung -A- am Steuergerät ab.
  Ausbauen
Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
