Volkswagen Touran Reparaturanleitung :: Innenleuchte vorn -W1- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in der Dachverkleidung / Innenleuchte vorn -W1- aus- und einbauen

Hinweis

Die folgenden Abbildungen zeigen den Aus- und Einbau der Innenleuchte vorn -W1- einem Fahrzeug mit Schiebe- / Ausstelldach. Der Aus- und Einbau der Innenleuchte vorn -W1- an Fahrzeugen ohne Schiebe- / Ausstelldach erfolgt in gleicher Weise.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Demontagekeil -VAS 3409-

Vorsicht!

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) kleben Sie die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband ab.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

Innenleuchte vorn -W1- aus- und einbauen

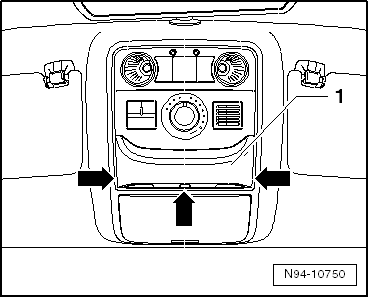

-	Die Blende -1- mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an den Verrastungen -Pfeile- aufhebeln.

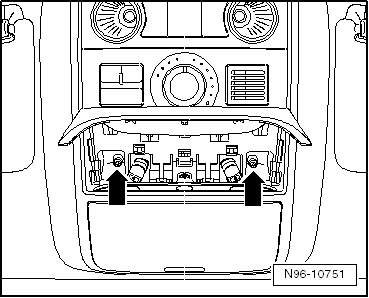

-	Die beiden Befestigungsschrauben -Pfeile- herausschrauben und die Innenleuchte aus der Dachkonsole schwenken.

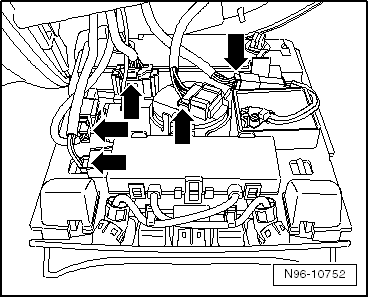

-	Ausstattungsabhängig alle Steckverbindungen -Pfeile- entriegeln und trennen und die Innenleuchte abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
