Volkswagen Touran Reparaturanleitung :: Handhabung und Transport der Lenksäule ab Modelljahr 2011

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Lenkrad, Lenksäule ab Modelljahr 2011 / Handhabung und Transport der Lenksäule ab Modelljahr 2011

ACHTUNG!

Die richtige Handhabung der Lenksäule muss unbedingt eingehalten werden.

Eine falsche Handhabung der Lenksäule kann zu Beschädigungen der Lenksäule und somit zu einem Sicherheitsrisiko führen.

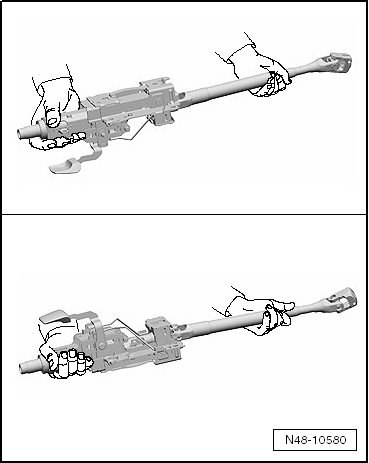

Richtige Handhabung und Transport der Lenksäule

Lenksäule mit 2 Händen transportieren.

Lenksäule am Mantelrohr oben und im Bereich des oberen Kreuzgelenks anfassen.

Handhabung und Transport der Lenksäule ab Modelljahr 2011

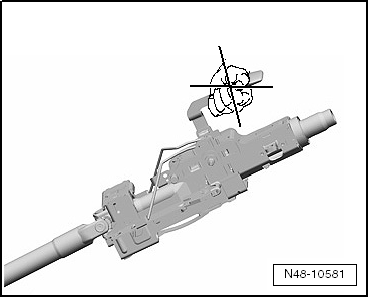

Falsche Handhabung der Lenksäule

Das Transportieren am Klemmhebel führt zur Vorschädigung der Lenksäule.

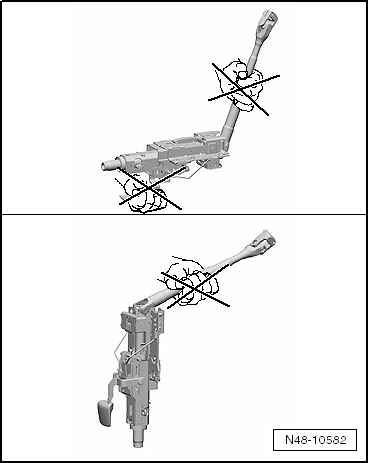

Falsche Handhabung der Lenksäule mit Sicherheitsrisiko

Folgende Handhabungen führen zur Beschädigung der Kreuzgelenkbuchsen und des unteren Lenksäulenlagers der Lenksäule:

Transportieren der Lenksäule mit einer Hand an der Gelenkwelle.

Beugen der Gelenke über 90.

Lenksäule auf Beschädigung prüfen

Optische Prüfung

-	Prüfen, ob Teile der Lenksäule Beschädigungen aufweisen.

Funktionsprüfung

-	Prüfen, ob sich die Lenksäule, ohne zu haken oder Schwergängigkeit drehen lässt.

-	Prüfen, ob sich die Lenksäule in Längsrichtung und in der Höhe leicht verstellen lässt.
