Volkswagen Touran Reparaturanleitung :: Haltewinkel für Dachreling - Montageübersicht

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Dachreling aus- und einbauen / Haltewinkel für Dachreling - Montageübersicht

Hinweis

Die Abbildung zeigt den mittleren Halter, die Halter vorn und hinten sind sinngemäß daraus abzuleiten.

Die Halter dürfen nicht untereinander vertauscht werden.

Die verschiedenen Kegelscheiben dürfen nicht vertauscht werden.

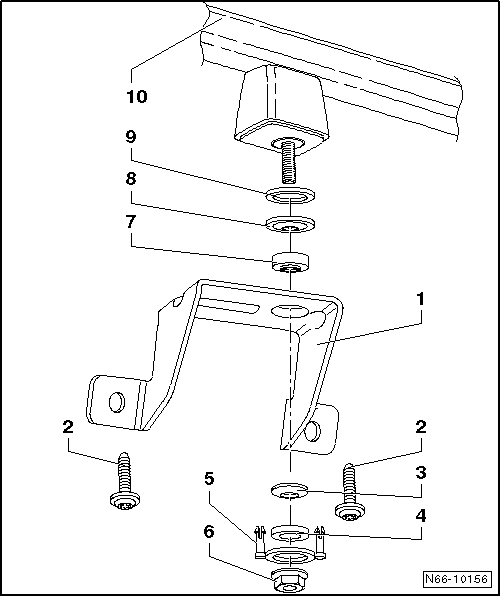

Haltewinkel für Dachreling - Montageübersicht

1 -	Haltewinkel

Es gibt unterschiedliche Haltewinkel für vorn, Mitte und hinten.

Haltewinkel ausbauen → Kapitel

Haltewinkel einbauen → Kapitel

Neuen Haltewinkel einbauen → Kapitel

2 -

Schraube

Je Haltewinkel 2 Stück

20 Nm

3 -	Obere Kegelscheibe

Im unteren Toleranzausgleich

4 -	Untere Kegelscheibe

Im unteren Toleranzausgleich

5 -	Halter für unteren Toleranzausgleich

6 -	Sechskantmutter

23 Nm

Zur Befestigung der Dachreling.

7 -	Untere Kegelscheibe

Im oberen Toleranzausgleich

8 -	Obere Kegelscheibe

Im oberen Toleranzausgleich

9 -

Dichtung

10 -	Dachreling
