Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783-

Geräuschdämpfung - Montageübersicht

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Die Schraube -2- ist mikroverkapselt und muss nach jedem Lösen ersetzt werden.

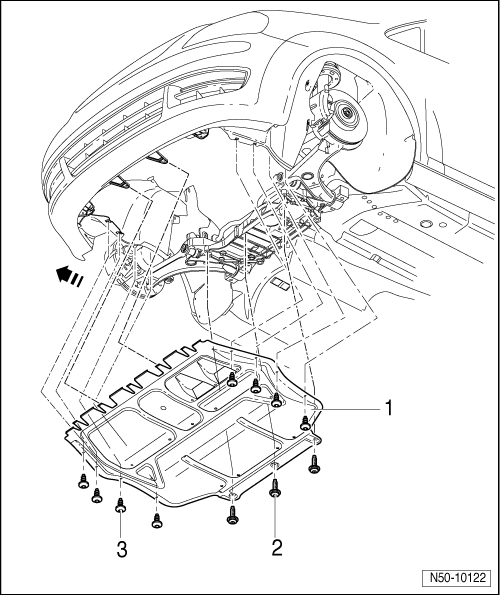

Geräuschdämpfung - Montageübersicht

1 -	Geräuschdämpfung

Pfeil zeigt die Fahrtrichtung an

ausbauen:

-	Schrauben -2- und -3- herausdrehen.

2 -

Schraube

die Schraube ist mikroverkapselt und muss nach jedem Lösen ersetzt werden

3 Stück

6 Nm

3 -

Schraube

6 Stück

2 Nm
