Folgende Geber für Parklenkassistent befinden sich in der vorderen Stoßfängerabdeckung:

Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-

Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Radhausschale am Stoßfänger lösen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

Vorsicht!

Die Reihenfolge des Ausbaus der Geber ist unbedingt einzuhalten.

Der Geber kann sonst beschädigt werden. Bei zu großer Krafteinwirkung auf den Geber können Haarrisse entstehen, die zum Ausfall der Geber führen.

Entnehmen Sie erst die Geber aus den Haltern und trennen Sie anschließend die Steckverbindung des Gebers.

-	Verriegelungen -Pfeile- am Geberhalter -1- nach außen drücken.

-	Geber -2- mit angeschlossenen Leitungen nach hinten aus dem Geberhalter herausziehen.

Hinweis

Beim Ausbau des Gebers darauf achten, dass der Entkopplungsring (schwarzer Silikonring) auf dem Geberkopf und nicht im Halter verbleibt oder verloren geht.

Das Dehnen des Entkopplungsrings unbedingt vermeiden.

-	Steckverbindung -2- entriegeln und trennen und Geber -1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

Bei einem falschen oder beschädigten Entkopplungsring kann es zu Funktionsstörungen kommen.

Das Dehnen des Entkopplungsrings unbedingt vermeiden.

Ersetzen Sie beschädigte Entkopplungsringe und stellen Sie sicher, dass der richtige Entkopplungsring verbaut wird.

Hinweis

Da die Geber für Einparkhilfe vorn und die Geber für Parklenkassistent unterschiedlich lange Geberköpfe haben, werden auch unterschiedlich hohe Entkopplungsringe verbaut.

-	Prüfen, ob der richtige Entkopplungsring auf dem Geberkopf verbaut ist.

Geberart	Höhenmaß Entkopplungsring -B-
Geber für Einparkhilfe vorn	5,7 mm
Geber für Parklenkassistent	9,05 mm

-	Entkopplungsring -1- des Gebers ggf.erneuern.

Hinweis

Bei der Montage der Geber die Ausrichtung der elektrischen Geberanschlüsse beachten.

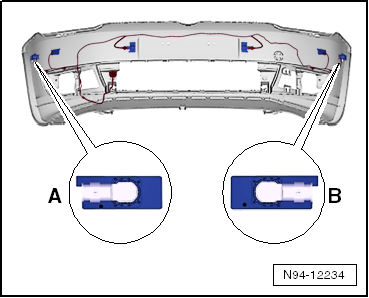

Zuordnung der Geber in der Innenseite der vorderen Stoßfängerabdeckung:

A -	Halter für den Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-

B -	Halter für den Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-

Hinweis

Beim Einbau des Gebers darauf achten, dass der Entkopplungsring richtig auf dem Geberkopf montiert ist und sich beim Einstecken in den Geberhalter nicht verwirft oder aufrollt.

Beide Rastnasen des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

-	Nach der Gebermontage den richtigen Sitz des Gebers im Halter kontrollieren. Auf der Außenseite des Stoßfängers sichtbar muss das Maß -a- des Ringspalts zwischen Geberkopf und Stoßfängerabdeckung gleichmäßig umlaufend sein.
