Volkswagen Touran Reparaturanleitung :: Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung / Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen

Es befindet sich jeweils zwei Geber für Fahrzeugniveau an der Vorderachse und ein Geber für Fahrzeugniveau an der Hinterachse.

Bei Fahrzeugen mit elektronisch geregelter Dämpfung (adaptive Fahrwerksregelung DCC) sind die Geber für Fahrzeugniveau am Steuergerät für elektronisch geregelte Dämpfung -J250- elektrisch angeschlossen. Die beiden Steuergeräte (Steuergerät für elektronisch geregelte Dämpfung -J250- und Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-) tauschen Informationen über den CAN-Bus aus.

Bei eventuellen Störungen sollte das Steuergerät für elektronisch geregelte Dämpfung -J250- ausgelesen werden → Kapitel.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Ausbauen

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

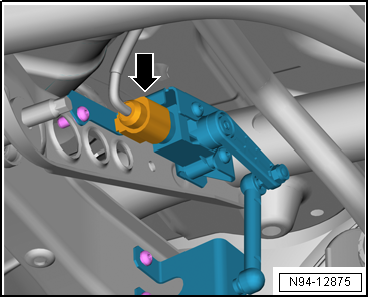

-	Steckverbindung -Pfeil- abziehen.

Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen

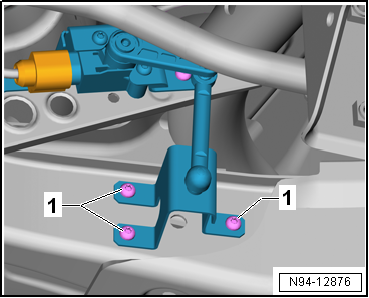

-	Die drei Befestigungsschrauben -1- herausdrehen.

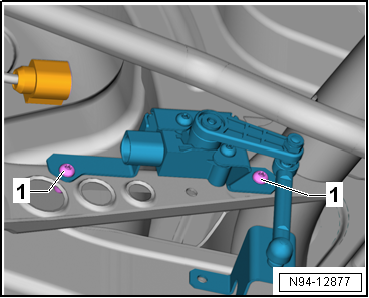

-	Die zwei Befestigungsschrauben -1- herausdrehen und den Geber für Fahrzeugniveau hinten links -G76- abnehmen.

Einbauen

Hinweis

Bei der Montage des Gebers für Fahrzeugniveau hinten links -G76- darauf achten, dass der Hebel und die Gelenkstange in der abgebildeten Position arbeiten. Andernfalls liefert der Geber für Fahrzeugniveau hinten links -G76- falsche Daten und führt zu Fehlfunktionen der Leuchtweitenregelung.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Grundeinstellung der Scheinwerfer durchführen → Heft18.1.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Anzugsdrehmomente

→ Kapitel "Montageübersicht Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung"
